晶诺威科技产24MHz贴片无源晶振SMD1612电气参数如下：

• Nominal Frequency标称频率：24.000000 MHz

• Holder Type封装类型：SMD1612

• Mode of Oscillation振荡模式：Fundamental

• Load Capacitance负载电容：8pF

• Frequency Tolerance调整频差：±10ppm (at 25℃ ± 3℃)

• Frequency Stability频率稳定度：±15ppm (with working temperature Reference to 25℃)

• Working temperature range 工作温度范围：-30~+85℃

• Drive Level 激励功率：100μW

• Series Resonant Resistance (RR)等效阻抗：85Ω Max.

• Insulation Resistance绝缘阻抗：>500MΩ

• Shunt Capacitance(C0)静电容：7pF Max.

• Aging老化率：3ppm/yr.

• Storage temperature range储存温度：-40 ~ 105℃

24MHz贴片无源晶振SMD1612规格参数一览表如下：

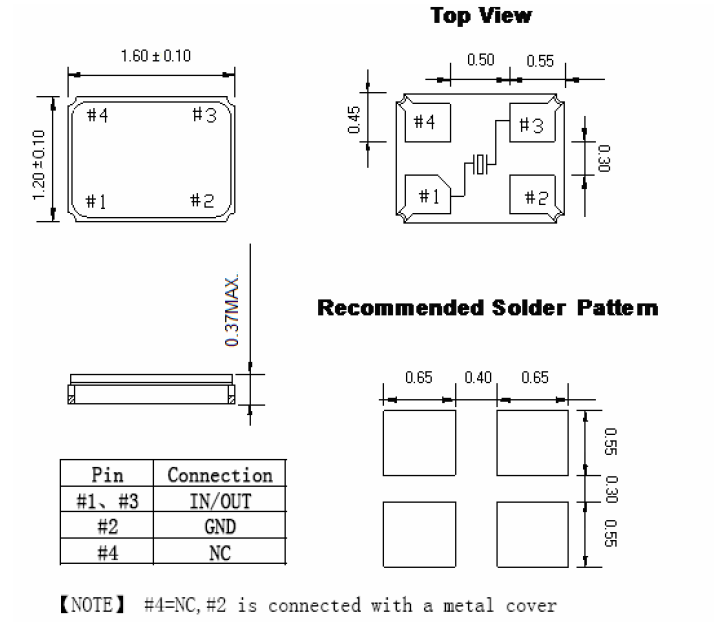

24MHz贴片无源晶振SMD1612尺寸及焊盘说明

注：脚4与脚2已与金属外壳连接，建议做接地处理。脚1与脚3为晶振管脚，不具备方向性，脚1在焊盘体现为缺角标识。

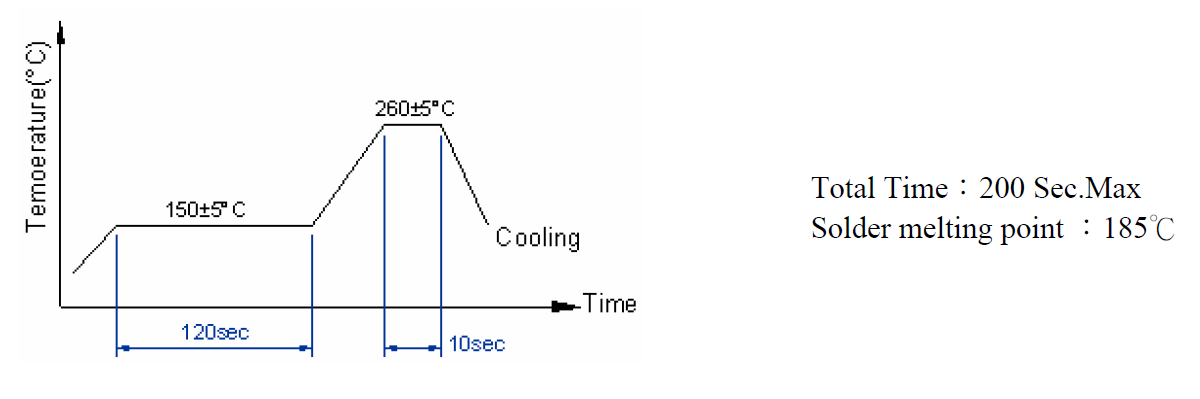

关于24MHz贴片无源晶振SMD1612回流焊作业建议
