晶诺威科技晶体谐振器正弦波输出应用原理及主要电气参数介绍如下：

晶体谐振器工作原理：

在石英水晶片的两边镀上电极，在两电极上加一定的电压，利用石英的压电效应特性使其产生形变，从而给IC提供一个正弦波形，通过IC的内部整形和PLL电路后产生方波，然后输入给下级电路。

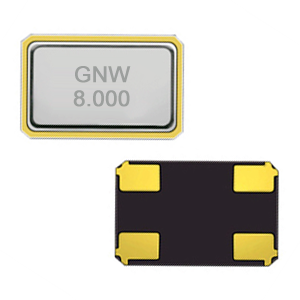

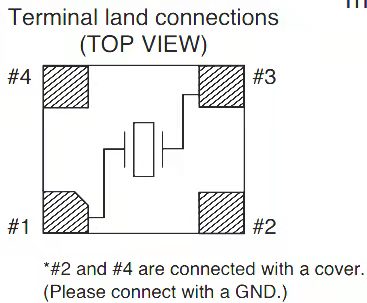

晶体谐振器全称为石英晶体谐振器，经常被人们称之为无源晶振。无源晶振不管是具有两个、三个或四个引脚，其中只有两个引脚为管脚，即频率信号脚，且不具备方向性。

晶体谐振器主要电气参数如下：

• 标称频率

晶体谐振器输出信号的频率被称为标称频率（Normal Frequency），晶体谐振器的常用频率范围在1~200MHZ之间，常用的有32.768KHz、4MHz、8MHz、12MHz、24MHz、125MHz等。对于电子产品中GHZ频率级别的需求，一般是由PLL（锁相环）倍频所获得。

• 频率稳定度

晶体谐振器输出频率的稳定度被称为频率稳定度（Frequency Stability），用单位ppm来表示，即百万分之一（parts per million），是相对标称频率的变化量，此值越小表示精度越高。例如我们使用的25MHz晶体谐振器，假设晶振偏差为±10ppm，表示它的频率偏差为25×10Hz=±250Hz，即频率范围是（‬～Hz）。

• 温度频差

晶体谐振器在特定温度范围内（如-20°C ~ +70°C或-40°C ~ +85°C），工作频率相对于基准温度+25°C时工作频率的允许偏离被称为温度频差（Frequency Stability vs Temp）表示，它的单位也是ppm。

• 负载电容

电路中跨接晶体谐振器两端的总的外界有效电容被称为负载电容（Load Capacitance）。负载电容是晶体谐振器的工作条件，即电路设计时要满足负载电容等于或接近晶体谐振器数据手册给出的数值才能使晶体谐振器按预期工作。
