为什么有时晶振外壳需要接地？

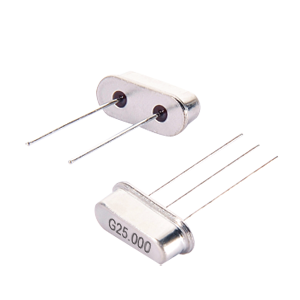

一般涉及晶振外壳接地问题的主要是指两个引线的无源晶振：圆柱体晶振和49S晶振。在绝大部分情况下，不建议晶振金属外壳接地。但也有例外，举例如下：

案例：

RTC实时时钟芯片出现时钟不准问题，特别是在系统上电工作时时钟跑的比较快，1个小时快十几秒，但在采用备用电池供电时误差就要小不少，约一天一两秒。推测为电源干扰。先尝试在晶振输出增加负载电容，增强其抗干扰能力，实验结果不理想；后将晶振外壳与GND相连，经长时间验证RTC时钟跑快的不良现象消失且不再重现。

分析：

晶振的金属外壳接地后就相当于给里面的晶体安装了一个全金属圈封闭的金属屏蔽罩。从电磁学来讲，外面的辐射信号要穿越这样的金属屏蔽罩将会非常困难，因此改善了晶振的工作环境，提高了其抗干扰能力。

结论：

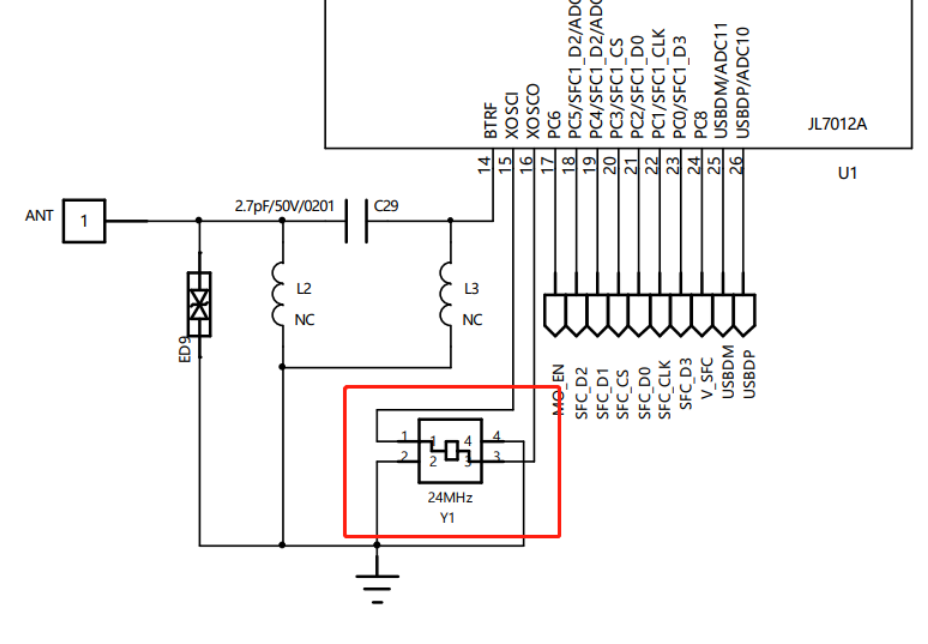

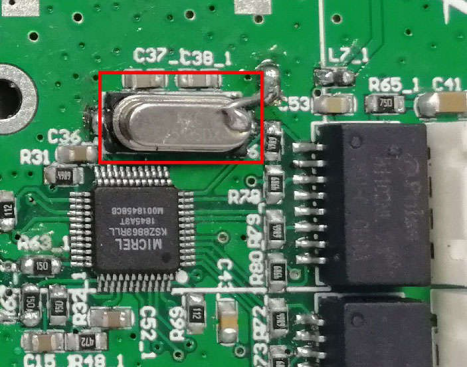

晶振外壳接地会增强晶振的屏蔽性，或者减少晶振对其它电路的频率干扰。因此，晶振接地的目的实质上就是为了抗干扰。三脚晶振中间的腿就是用于接地使用，这与上述努力使两引线晶振外壳接地同理。但指的提醒的是，后期把晶振金属外壳接地（粗暴锡膏堆积法）操作起来非常不便。如果时钟电路对抗干扰有着严格要求，就不如直接选择具有接地引线的三脚或四脚晶振，这样岂不是来的更简明扼要？！

不建议

附：

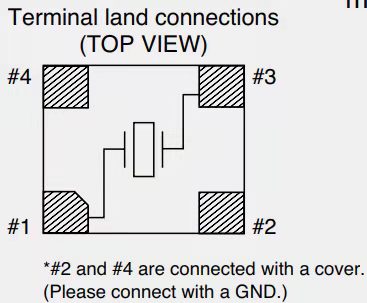

下图为晶诺威科技产四引线/焊盘无源贴片晶振8MHz脚位说明图，脚1与脚3为频率信号输入脚和频率信号输出脚，不分方向。脚2与脚4已与晶振金属外壳连接，请接地（GND）将电磁干扰降到。
