Xtal/Crystal是无源晶振还是有源晶振?

答：通常情况下，Xtal/Crystal指无源晶振。

Xtal是Crystal的简写，指的是石英晶体或者无源晶振（全称：石英晶体谐振器）。

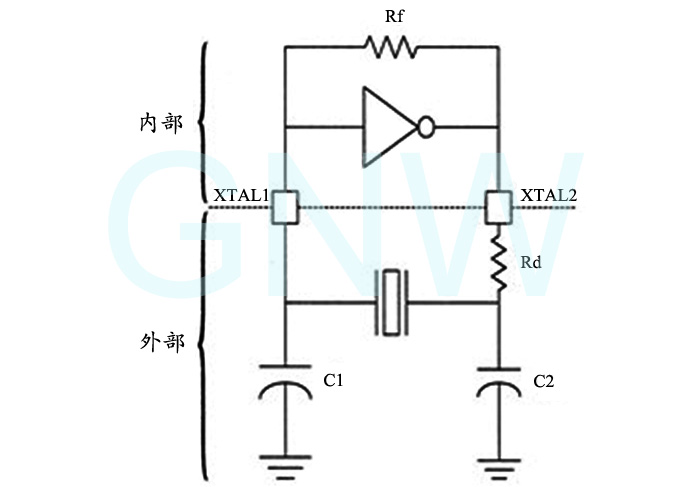

Xtal表示外部晶振（或外接晶振）（External Crystal Oscillator)。而外部晶振常常连接至单片机的引脚，常常使用XTAL加上数字表示,连接外部晶振。XTAL1，XTAL2用来提供外部振荡源给单片机内的时钟电路。

对于无源晶振电路来讲，不区分XTAL1与XTAL2，即：不对频率输入脚与频率输出脚加以区分。如果无源晶振为四脚，脚1和脚3为管脚，没有方向性，可反接。脚2和脚4为空脚位，可接地（主要针对RF射频应用，其目的是降低电磁干扰），也可悬空。

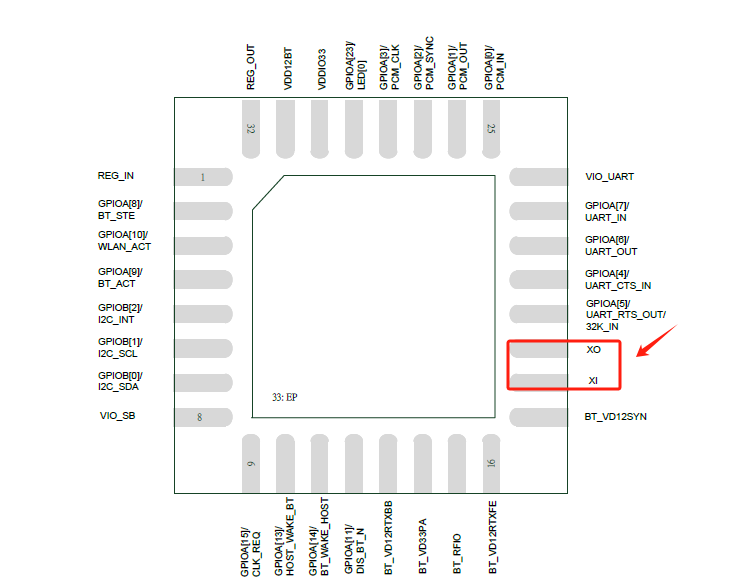

（蓝牙芯片Realtek RTL8761BUV时钟信号输入脚XO及输出脚XI）
