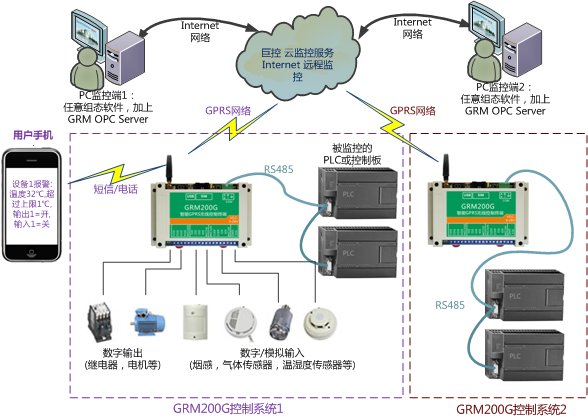

一、PLC设备监控组网

本系统采用无线传输方式，省去了复杂繁锁的布线工作，无线设备采用巨控科技开发的GRM200系列无线通线模块，现场设备控制器主要是西门子PLC，三菱PLC以及支持modbus通讯的仪表等。

1.现场设备通过RS485总线与GRM202G或者GRM100通信，其中GRM100可以作为GRM212G的从机，进行短距离无线通讯，这样GRM100可以无需配sim卡。多台从机GRM100将数据集中传送给主机GRM212G，GRM212G再将数据通过互联网传给中控室。

2.如果距离远的设备，可以单独配置一台GRM202G，走GPRS无线通讯。

3.为了更好的通讯效果，每台GRM212G主机带5台GRM100从机。

4.中控室可使用多台GRM212G接收，中控室即可以通过互联网网页集中监控，也可以通过监控组态软件做集中监控。

GRM202G和GRM212G还支持短信报警，短信查询，短信控制，手机网页浏览功能。

支持PLC和协议

★西门子S7-200 PLC：PPI协议

★西门子S7-300，400 PLC：MPI协议

★三菱FX全系列PLC：通过485-BD支持FX1N,FX2N ,FX3U等PLC

★三菱Q系列PLC：MELSEC通讯协议

★欧姆龙系列PLC：HOSTLINK协议

★台达系列PLC：台达协议

★国产各类PLC：MODBUS协议

备注：如果选用巨控GRM400系列模块，还可以实现对PLC的程序远程在线监控和下载，在外地，在家里，在办公室都可随时随时监控到PLC程序。

方案特色：

★ PLC无需编程，无需固定IP及绑定动态域名。
★ 多包并发采集，按需采集，智能压缩技术，相对透传GRPS DTU降低50%流量，速度提高2.5倍。
★ 同时支持短信功能和GPRS无线远程访问，提高无线监控的可靠性。GPRS永远在线，自动重连。
★ 通过OPC接口支持任意组态软件，可免费提供巨控无限点组态。
★ 业内具备PLC编程功能的智能GPRS控制终端。
★ 业内可连接各种PLC，触摸屏，组态软件，变频器的智能GPRS控制终端。
★ 业内通过赛宝认证中心抗干扰测试的工业级智能GPRS控制终端。
★ 业内智能费用管理的智能GPRS控制终端，定时报告SIM卡余额和流量。

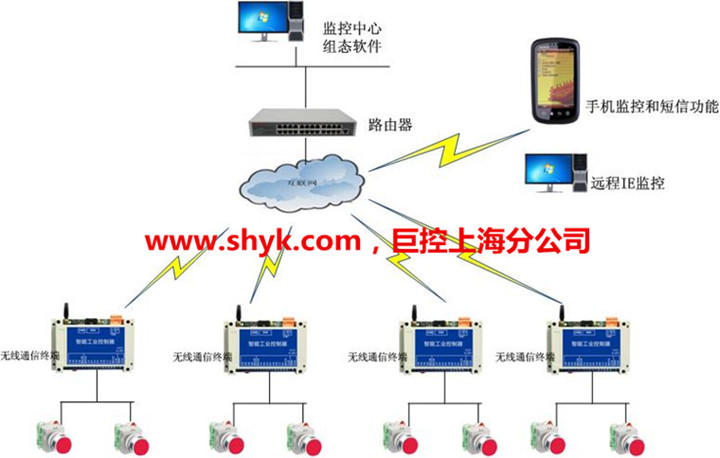

二、开关/模拟量远程控制

由于现场距离较远，安装布线不方便，所以采用本公司研发的工业级GPRS无线传输方式GRM202G模块，通信网络稳定可靠，安装方便，GRM202G具有1路RS485串口输入，12路IO可以接8路开关信号，4路继电器输出，支持modbus协议，现场如果需要其他设备接入扩展可以接到GRM202G的RS485输入端，监控计算机，监控计算机软件负责数据的实时监测、参数设置、数据记录，报表统计、曲线分析等功能。车间这边把开关信号接到无线终端，然后插上sim卡，通过GPRS的方式发到办公楼端，办公楼用一台电脑接收并显示。电脑通过组态软件监控或者直接通过网页监视控制。

无线终端采用BS架构，内置监控网页功能，使用简单，稳定，不需要搭建服务器，不需要重新组建网络，就可以实现随时随地手机网页监控，电脑网页监控。报警主机具备短信报警、电话报警、蜂鸣器报警、多用户报警、定时发短信日报等多种功能。
