谐振器Resonator定义

中文名：谐振器

英文名：Resonator

作用：频率控制

类型：DIP直插和SMD贴片式

谐振器分为石英晶体谐振器(Crystal Resonator)和陶瓷谐振器（Ceramic Resonator）两大类。

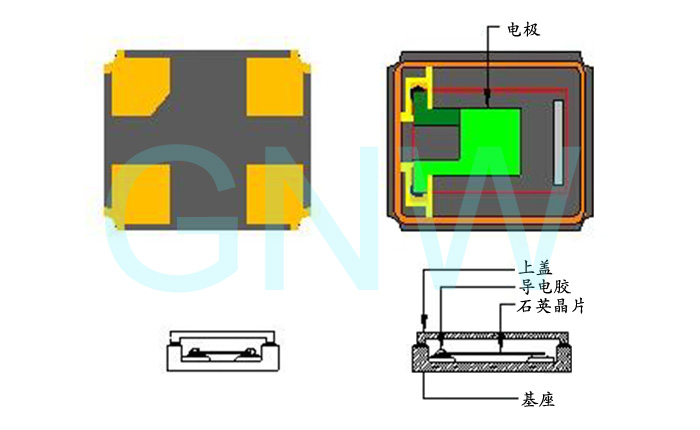

石英晶体谐振器

简称“无源石英晶振”，指利用石英晶片的压电效应而产生高精度谐振频率的电子器件。

陶瓷谐振器

简称“陶振”，指利用陶瓷的压电效应而产生谐振频率的电子器件。

陶瓷谐振器与石英晶体谐振器对比

石英晶体谐振器的频率精度要远远高于陶瓷谐振器。几乎所有数码电子产品涉及频率的发射和接收都需要谐振器。石英晶体谐振器属于无源晶振，正弦波输出，属于被动电子元件范畴。其优势特点是高精度、高稳定且抗干扰性能良好。

石英晶体谐振器主要特性参数

• 标称频率：在规定的条件下，谐振器所指定的谐振中心频率。

• 调整频差：在规定的条件下，基准温度时的工作频率相对标称频率的偏离值。

• 温度频差：在规定的条件下，在整个工作温度范围内，相对于基准温度时工作频率的允许偏离值。

• 基准温度：测量石英晶体谐振器参数时，指定的环境温度，通常为25℃±2℃。

• 负载谐振电阻：石英晶体谐振器与指定外部电容相串联，在负载谐振频率时的电阻值。

• 激励功率：指石英晶体谐振器工作时消耗的有效功率，这个参数可在晶振规格书中找到。

• 负载电容：是指与石英晶体谐振器一起决定负载谐振频率的有效外界电容。负载电容可以根据具体情况作适当的调整，通过调整一般可以将谐振器的工作频率调到接近标称值。

• 静态电容：石英晶体谐振器两引脚间的静态电容。

• 老化率：指随时间的增加，石英晶体老化变化而产生的误差。

• 温度范围：指工作状态下环境温度允许变化的范围。
