SMD3215/FC-135晶振与SMD7015/MC-146晶振引脚/焊盘图对比

2026年01月05日 08:47:28      来源:深圳市晶诺威科技有限公司 >> 进入该公司展台      阅读量:2

分享:

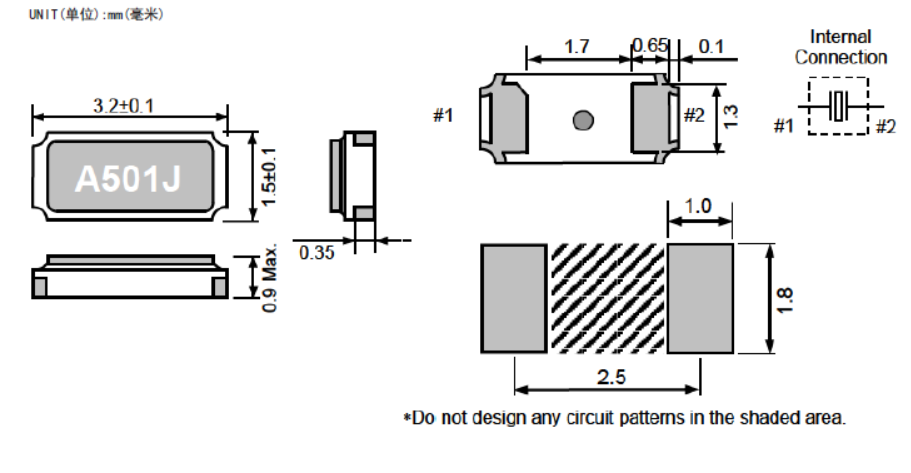

  • SMD3215/FC-135晶振焊盘或引脚图

注:该晶振两引脚(脚1和脚2)不分正负极,无方向性。



SMD3215/FC-135晶振与SMD7015/MC-146晶振引脚/焊盘图对比

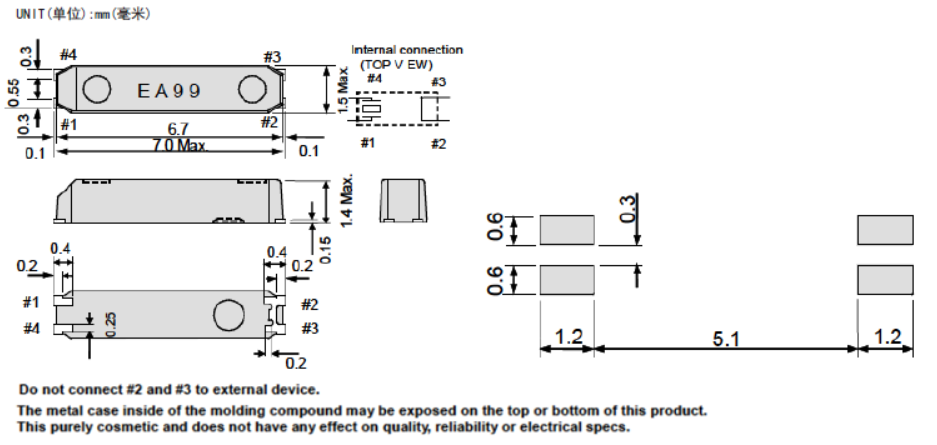

  • SMD7015/MC-146晶振焊盘或引脚图

注:该晶振脚1和脚4为频率管脚;脚2和脚3不是频率管脚,请不要连接任何电路(包括接地)。

SMD3215/FC-135晶振与SMD7015/MC-146晶振引脚/焊盘图对比

由以上两张图不难看出,在SMT贴片时,SMD3215/FC-135晶振焊盘面积更大,因此相对于SMD7015/MC-146晶振而言,更容易贴片,且固着性更好。
