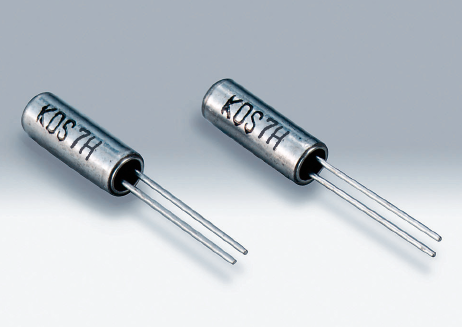

（音叉型晶振25KHz/28KHz/32KHz/38KHz/100KHz产品图例）

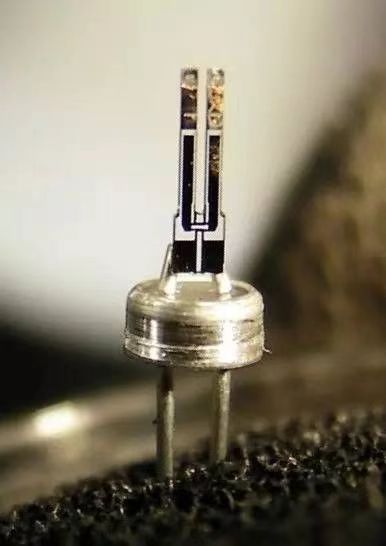

Inner structure音叉型晶振内部结构实物图

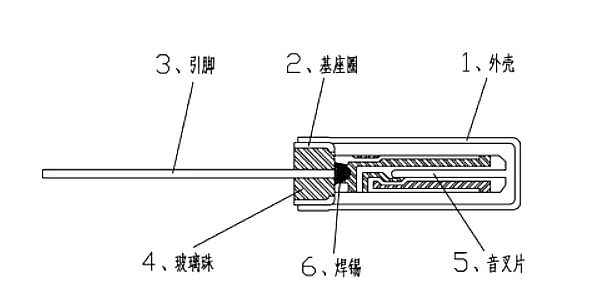

Inner structure音叉型晶振内部结构图

音叉型晶振25KHz/28KHz/32KHz/38KHz/100KHz电气参数电气参数如下：

Type型号： Tuning Fork音叉晶振3*8

• Size尺寸:3.0×8.0mm
• Frequency tolerance调整频差：±20ppm (at 25℃)
• Working Temperature Range工作温度(°C)：-10~+60
• Storage Temperature存储温度(°C)：-20~+70
• Load capacitance (CL)负载电容：12.5pF
• Equivalent resistance等效电阻：30KΩ max.
• Excitation level激励功率：1.0μW (2.0μW max.)

Type型号： Tuning Fork音叉型晶振2*6

• Size尺寸:2.0×6.0mm
• Frequency tolerance：±20ppm
• Working Temperature Range工作温度(°C)：-10~+60
• Storage Temperature存储温度(°C)：-20~+70
• Load capacitance (CL)负载电容：12.5pF
• Equivalent resistance等效电阻：40KΩ max.
• Excitation level激励功率：1.0μW (2.0μW max.)

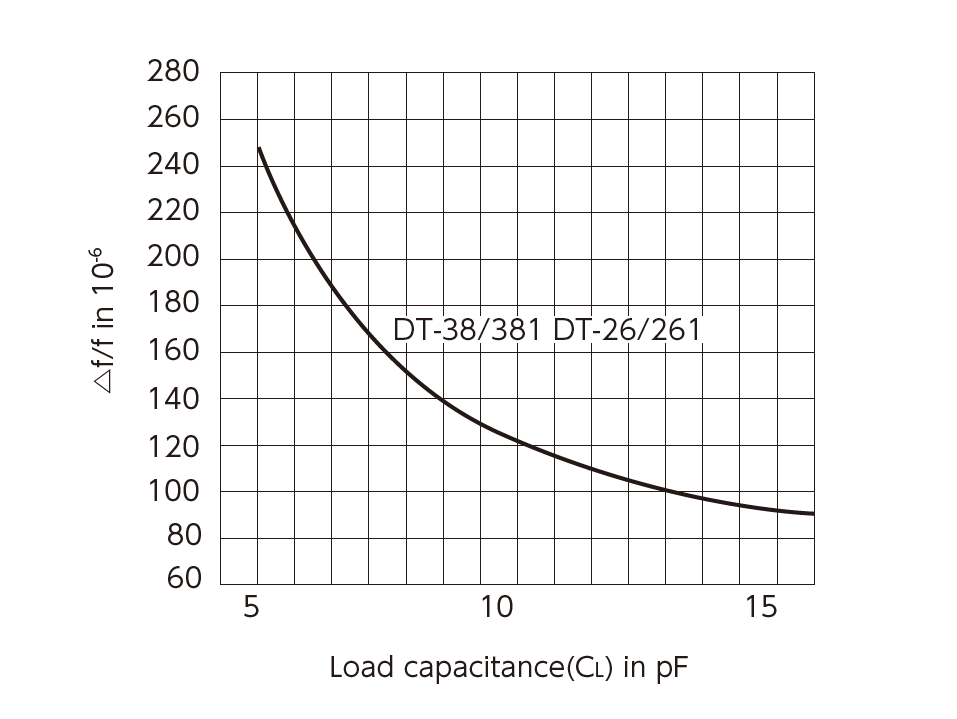

Load capacitance vs Frequency：
