石英晶体振荡器电路和工作原理图解

2026年01月05日 09:25:40      来源:深圳市晶诺威科技有限公司 >> 进入该公司展台      阅读量:1

分享:

石英晶体振荡器电路和工作原理图解

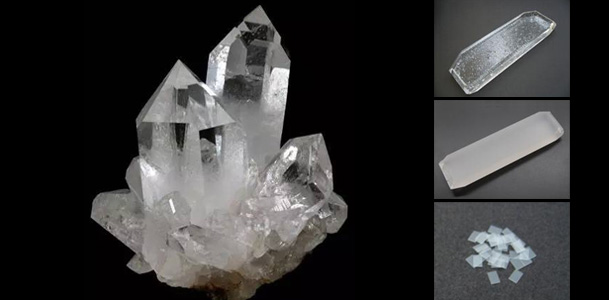

(石英晶体与石英晶片)

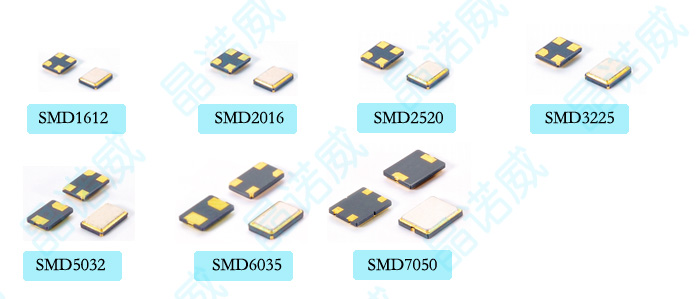

石英晶体具有非常重要的特性,称为压电效应。当在晶体表面上施加机械压力时,与机械压力成比例的电压出现在晶体上。该电压会导致晶体失真。失真的量将与施加的电压成比例,并且与施加到晶体上的交流电压成正比,从而导致晶体以其固有频率振动。

石英晶体振荡器电路和工作原理图解

晶体振荡器是一种电子振荡器电路,用于压电材料振动晶体的机械共振;它将创建给定频率的电信号,该频率通常用于提供稳定的时钟信号,还可以用于稳定无线电发射器和接收器的频率。

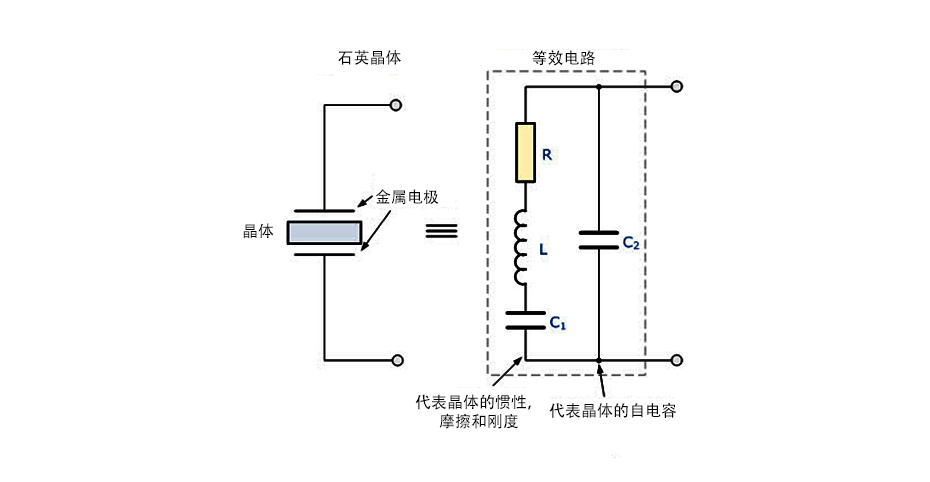

  • 石英晶体电路结构图如下:

石英晶体振荡器电路和工作原理图解

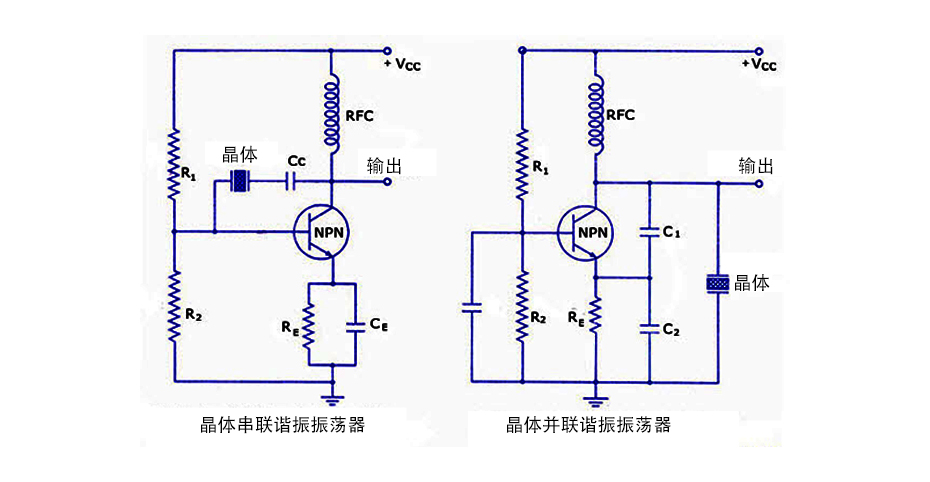

  • 串联和并联谐振电路示意图如下:

石英晶体振荡器电路和工作原理图解

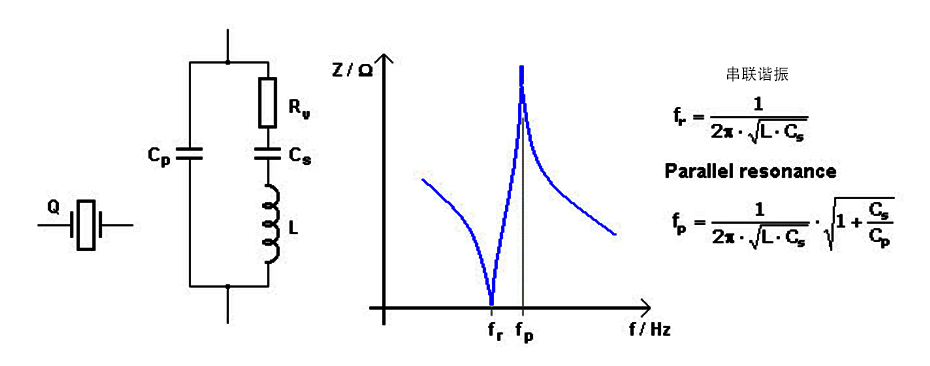

  • 晶体振荡器工作示意图如下:

石英晶体振荡器电路和工作原理图解
