晶体振荡器(有源晶振)频率输出必定要以波形作为输出载体,而波形输出也必定会伴随某个负载值。

在实际应用中,波形负载也是晶振的重要参数指标之一。对于大功率输出的工控设备,有时需要匹配具备大功率输出的有源晶振,如电源电压5V,输出负载为30PF或50PF。选择不当的话,轻则导致晶振无法正常工作,电子产品功能无法实现,重则损坏模块甚至整机设备。

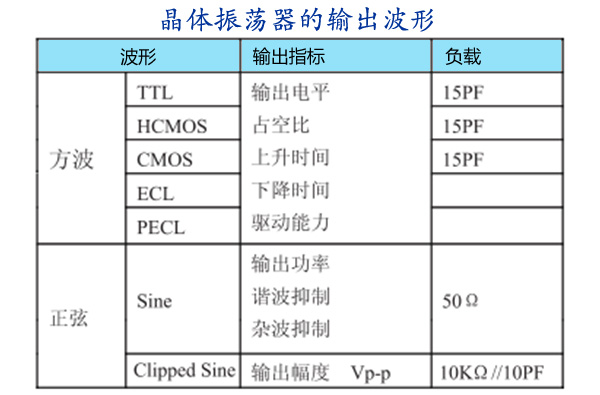

  • 晶体振荡器又被称之为有源晶振,主要波形如下:

晶体振荡器输出波形及信号水平比较图释

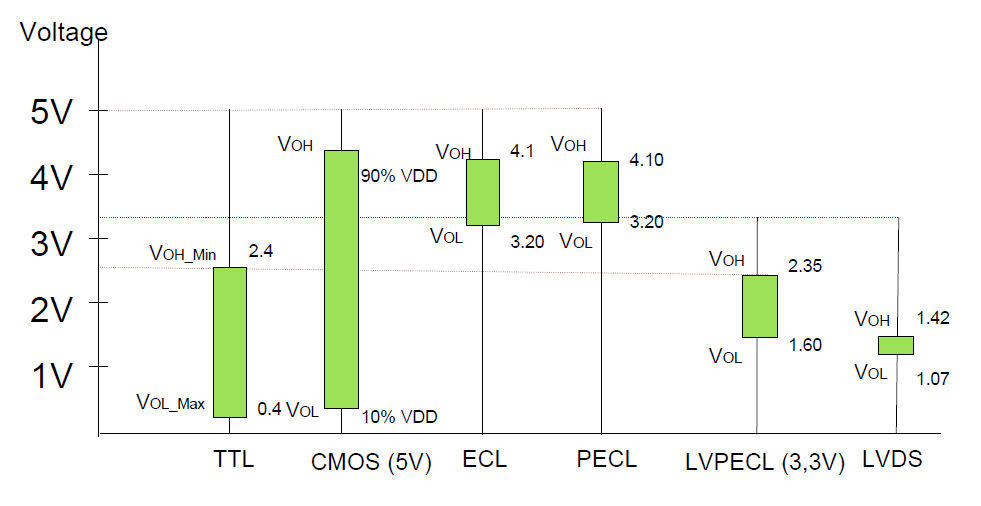

  • 晶体振荡器输出(TTL, CMOS (5V) ,ECL,PECL, LVPECL (3.3V), LVDS)信号强度水平比较如下:

晶体振荡器输出波形及信号水平比较图释

(Output Signal Level Comparison)
