关于无源晶振振荡条件与接地电容之间的关系，晶诺威科技介绍如下：

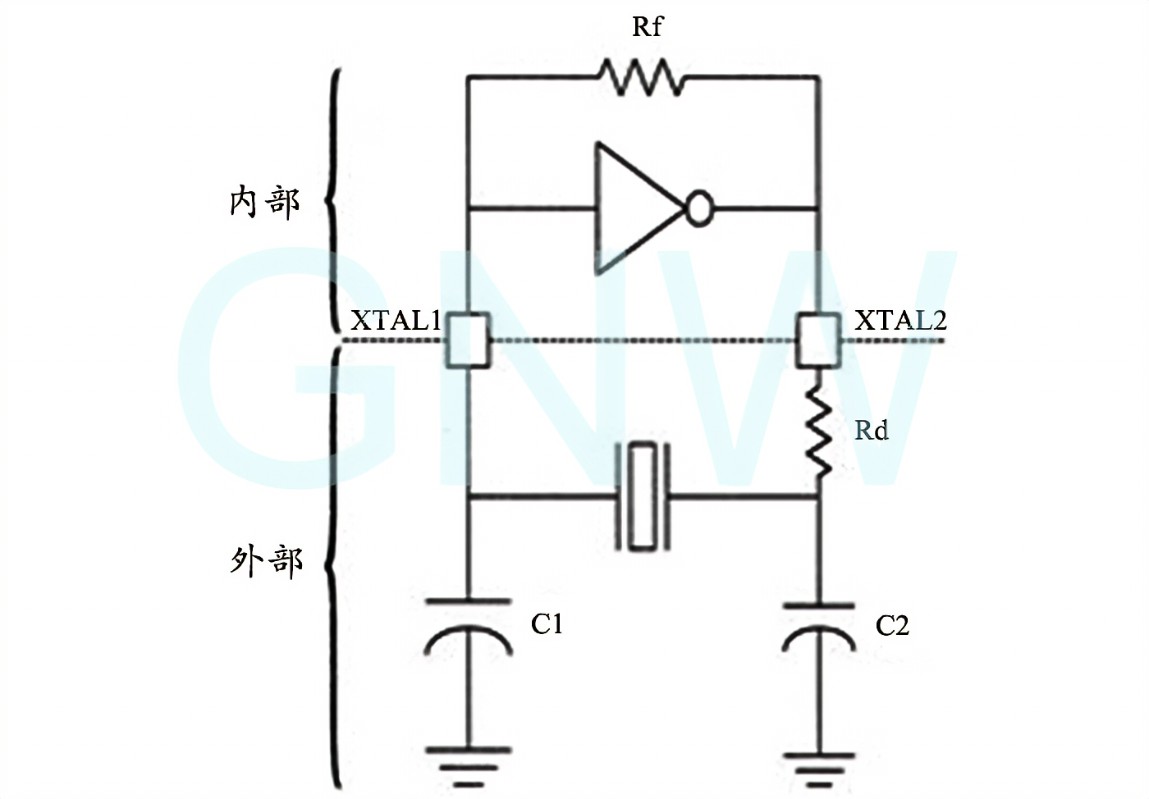

各种逻辑芯片的无源晶振引脚可以等效为电容三点式振荡器。

无源晶振引脚的内部通常是一个反相器, 或者是奇数个反相器串联。在无源晶振输出引脚 XO 和晶振输入引脚 XI 之间用一个电阻连接, 对于 CMOS 芯片通常是数 M 到数十M 欧之间。 很多芯片的引脚内部已经包含了这个电阻, 引脚外部就不用接了。这个电阻是为了使反相器在振荡初始时处于线性状态, 反相器就如同一个有很大增益的放大器, 以便于起振。

石英晶体也连接在晶振引脚的输入和输出之间, 等效为一个并联谐振回路, 振荡频率应该是石英晶体的并联谐振频率。晶体旁边的两个电容接地, 实际上就是电容三点式电路的分压电容, 接地点就是分压点。以接地点即分压点为参考点, 振荡引脚的输入和输出是反相的, 但从并联谐振回路即石英晶体两端来看, 形成一个正反馈以保证电路持续振荡。

在芯片设计时, 这两个电容就已经形成了, 一般是两个的容量相等, 容量大小依工艺和版图而不同, 但终归是比较小, 不一定适合很宽的频率范围。外接时大约是6PF到33PF, 依频率和石英晶体的特性而定。另外，这两颗外接匹配电容需要接地（GND）使用。

需要注意的是: 这两个电容串联的值是并联在谐振回路上的, 会影响振荡频率。当两个电容量相等时, 反馈系数是 0.5, 一般是可以满足振荡条件的, 但如果不易起振或振荡不稳定可以减小输入端对地电容量, 而增加输出端的值以提高反馈量。
