中国台湾加高X3S016000BC1H-HV晶振16MHz主要规格参数如下：

• 标称频率Nominal Frequency: 16.000000MHz

• 产品类别Product Type：无源贴片晶振SMD3225-4pin

• 品牌：Harmony Electronic中国台湾加高

• 加高料号H.ELE. P/N：X3S016000BC1H-HV

• 负载电容Load Capacitance: 12pF

• 调整频差Frequency Tolerance（at +25℃±3℃）: ±10ppm

• 温度频差Frequency Stability（-40~+85℃ ）: ±30ppm

• 工作温度范围 Operating Temperature Range:-40~+85℃

• 等效电阻Equivalent Resistance: ≤50Ω

• 静电容Shunt Capacitance(C0): 2pF Maximum

• 激励功率Drive Level: 100μw Typical

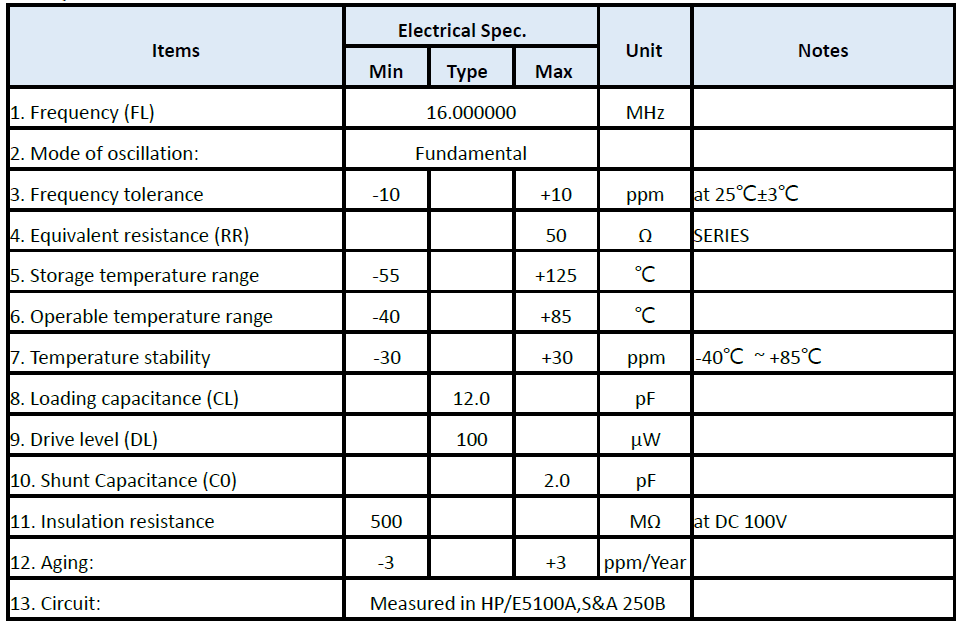

中国台湾加高X3S016000BC1H-HV 16MHz Specification电气参数详情如下：

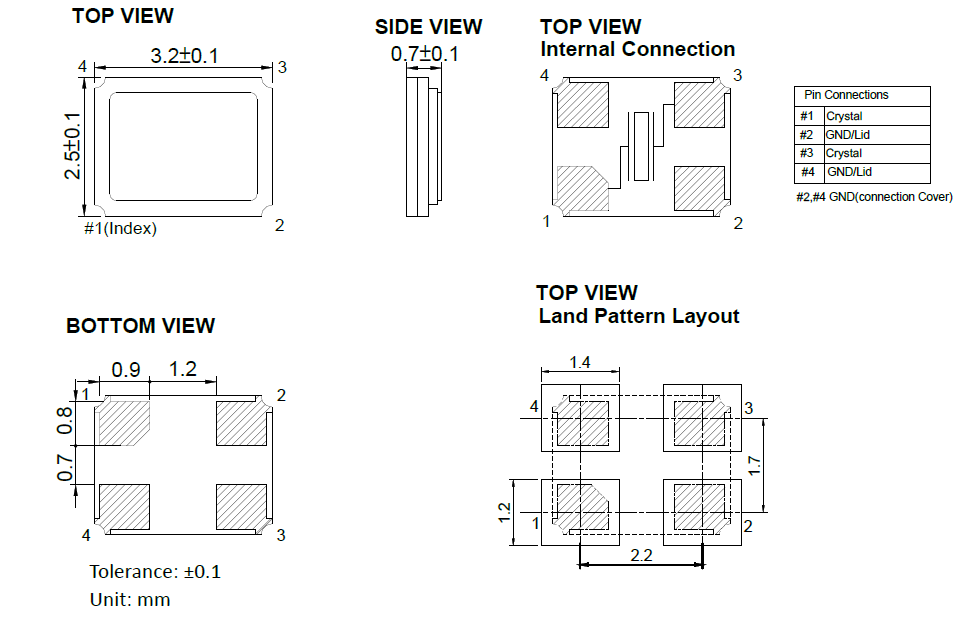

中国台湾加高X3S016000BC1H-HV 16MHz Marking and Dimensions 尺寸及焊盘说明

中国台湾加高X3S016000BC1H-HV 16MHz Inside Structure内部结构图解

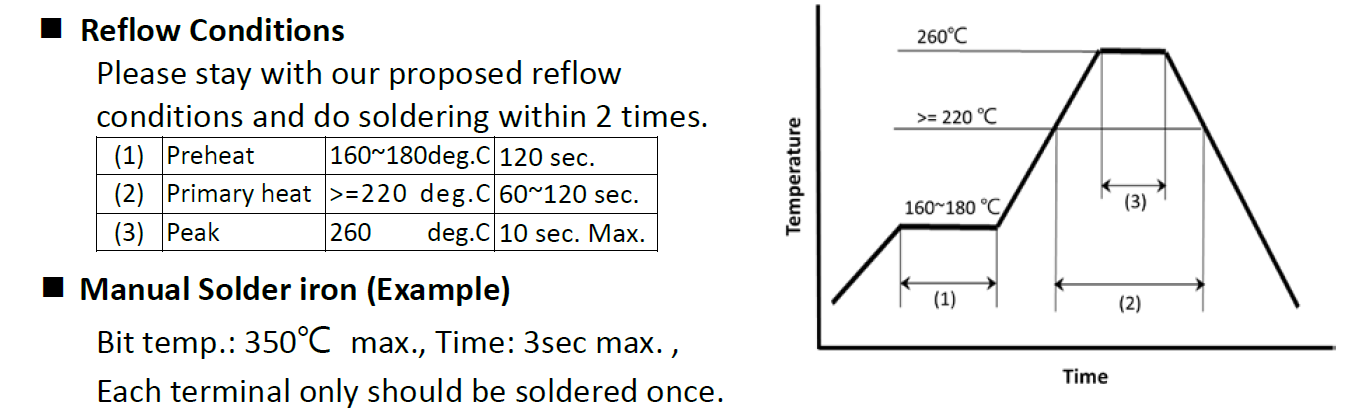

中国台湾加高X3S016000BC1H-HV 16MHz Recommended Reflow Conditions and Manual solder iron(Example) 回流焊及手焊说明
