低功耗设备需要低功耗芯片与低功耗晶振。但是有时我们会碰到在低功耗模式下，无源晶振不起振的现象。分析原因如下，仅供参考：

很简单的一个道理：只有在MCU内放大器的驱动力大于晶振的负载阻力的前提下，无源晶振才能够起振。因此，为了降低晶振的等效电阻ESR和电导Gmcirt，需要负载电容CL与晶振的C0相匹配选用较低的容值才能在低驱动能力下正常起振。

LSE的驱动能力与晶振的等效并联电容、负载电容CL需要匹配，低驱动+低C0晶振+低负载电容CL=低功耗。

ESR=Rm*（1+C0/CL）*（1+C0/CL）

Gmcirt=4*ESR*（2*pi*F）*（2*pi*F）*（C0+CL）*（C0+CL）

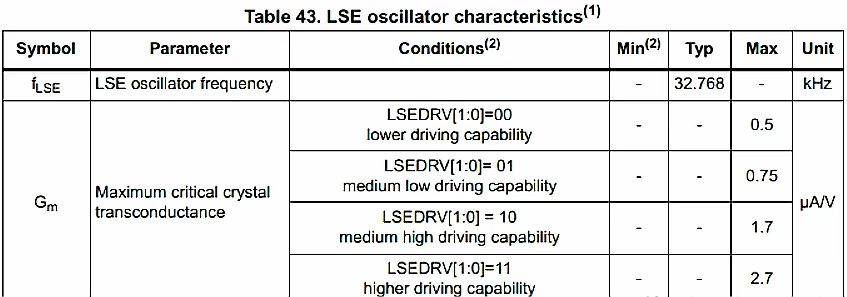

MCU的驱动能力可以通过手册查到。在无源晶振的实际电路应用中，在 Gmcirt

一般情况下，低功耗无源晶振具备的三个电气参数特点：

• 等效电阻ESR较小

• 负载电容CL较小

• 体积较小

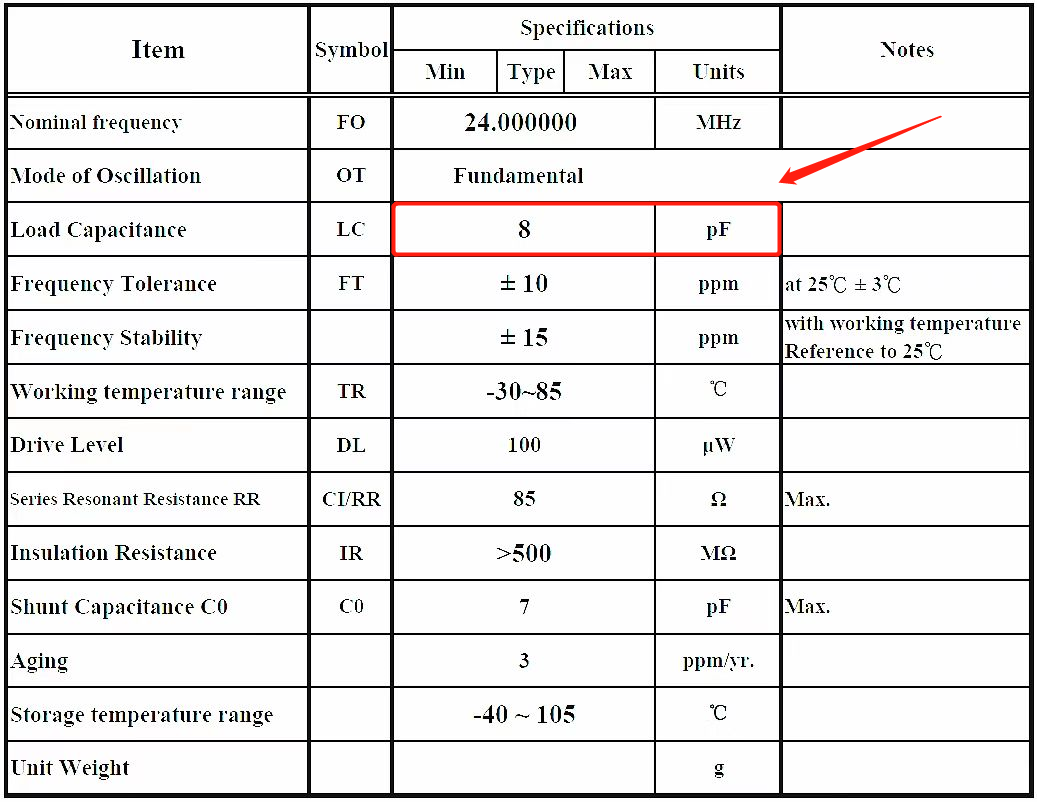

晶诺威科技低功耗无源晶振SMD1612 24MHz 8PF 电气参数如下：

关于低功耗晶振的选择，请严格遵守芯片对晶振的各项电气参数要求进行选型或咨询晶振供应商。
