RTC晶振低温不起振不良现象表述如下：

1、当使用LSI时，无论常温还是低温下都能正常工作。

2、当使用LSE时，常温下能正常工作，但在低温（0℃）时，RTC不再工作（LED1停止闪烁），且相应管脚无输出，但保持为高电平，测试发现OSC管脚此时存在32.768KHz频率信号输出。

3、通过修改负载电容C1&C2的电容值从5.1pF修改到6.8pF时，原本低温下不工作的RTC晶振又能恢复正常工作。

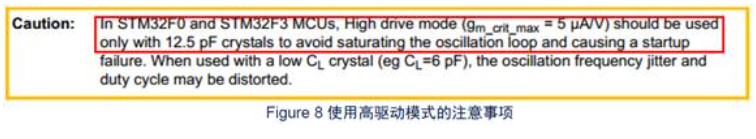

从上图可以看出，在使用驱动模式下，此时与之对应的负载电容CL应该使用12.5pF,而客户所使用的晶振负载电容CL却是7pF。

当使用驱动模式时，我们应该选择负载电容CL=12.5pF的RTC晶振，避免振荡回路饱和，导致启动失败。但是，若此时使用了一个较小的CL(如CL=6pF)，那么也会导致振荡频率不稳定和工作周期可能被扭曲。

可见，负载电容CL值越大，所需的驱动电流也就越大，但牵引度越会小。由于C1&C2的电容值变大将导致负载电容CL变大，进而对应所需的驱动电流也就同步增加，这反而减少了在高驱动模式情况下振荡回路出现饱和的机会。这就可以解释通过增大C1&C2的电容值，原本出现问题的RTC就能恢复正常的原因了。

思考与建议：

从测试结果来看，通过修改负载电容的方式能让原本不能正常工作的RTC恢复正常工作，这个似乎为客户的负载电容不能精准的匹配系统的原因所致。

但客户对于这个做法不接受的，理由是现在设计的负载电容5.1pF是通过测试后的值，精度可以达到6.5ppm,但如果改为6.8pF，那么精度将会变到大约30ppm，这个会影响到MCU的RTC的时间精准度，系统在长时间运行后，时间必然会偏差很大，超出设计合理范围，这个是不允许的。

因此，我们建议请严格根据芯片方案选取相应电气参数的晶振，否则可能造成系统不稳定、功能障碍或设备不开机。
