以见的8MHz无源晶振电路为例，客户问到的最多的问题，列举如下：

1、8MHz无源晶振为什么不起振？

2、8MHz无源晶振为什么起振慢？

3、8MHz无源晶振要匹配多大电容？

4、怎么知道8MHz无源晶振有没有起振？

首先，判定8MHz无源晶振有没有起振，在上电后：

1、 可用示波器探头测量晶振的两个管脚，如果没有8MHz波形，则说明晶振没有起振。

2、 用频率计数器测量晶振的两个管脚，如果没有8MHz的频率信号输出，则说明晶振没有起振。

无源晶振不起振的原因可以分为两个方面，一个是软件问题，另外一个是硬件问题。

先说软件引起的无源晶振不起振问题，如果电路板没有烧录程序或程序有误，系统上电后默认内部时钟，则无源晶振不会起振。

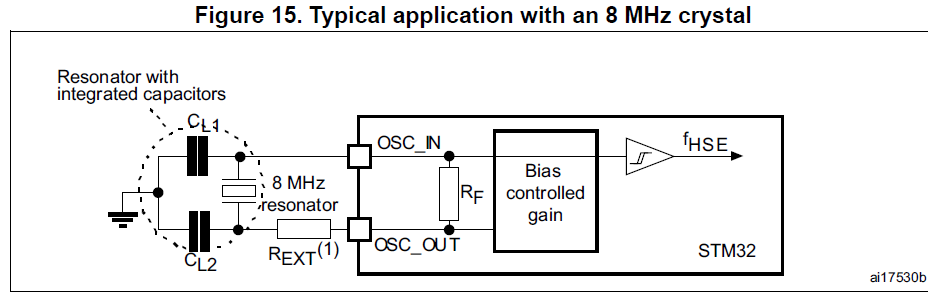

再说硬件问题，无源晶振部分电路一共就三个电子元件：两个外接电容和一个8MHz的无源晶振。

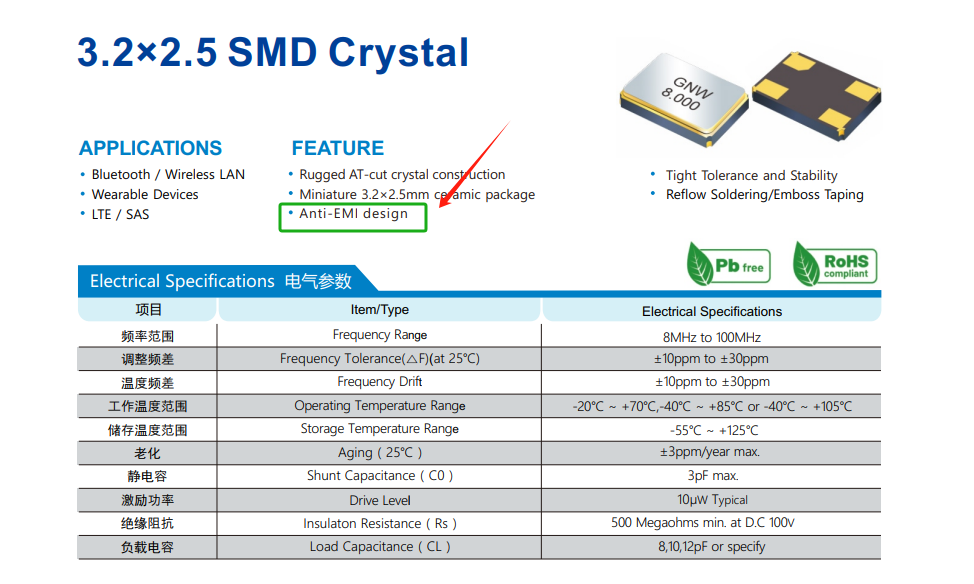

（晶诺威科技产无源贴片晶振SMD3225 8MHz电气参数）

1、如果是晶振本事质量问题，可以采取替换原则尝试。若不良重现，可能的就是匹配电容的大小不对。

2、拆除外部8MHz无源晶振和两颗匹配电容，使用信号发生器输出3.3v的8MHz方波，接到OSC_IN上，再次上电，如果系统正常运行，说明匹配电容选择不当。（注：一般无源晶振输出为正弦波，而有源晶振输出为方波。）

通常情况下，无源晶体的负载电容越大，其振荡越稳定，但是会增加起振时间，太大会导致晶振不能起振。为了稳定波形，建议在无源晶振两端并联一个1M到10M的反馈电阻。

外接电容参考

当无源晶振负载电容CL=20PF时，两个外接电容分别=27~33PF

当无源晶振负载电容CL=18PF时，两个外接电容分别≈27PF

当无源晶振负载电容CL=15PF时，两个外接电容分别≈22PF

当无源晶振负载电容CL=12.5PF时，两个外接电容分别≈15~22PF

当无源晶振负载电容CL=12PF时，两个外接电容分别≈15~22PF

当无源晶振负载电容CL=9PF时，两个外接电容分别≈12PF

当无源晶振负载电容CL=6~8PF时，两个外接电容分别≈10PF
