常见DIP直插无源晶振和DIP直插有源晶振介绍如下：

DIP指的是器件的直插封装，是一种集成电路的封装方式，其特点是具有针式金属引脚（Pin）。

见DIP直插晶振为49S晶振，一般引脚数量为两个，即2-Pin，不具备方向性，不用担忧焊反。而具备3个引线的49S晶振（3-Pin），中间脚则为接地引脚（GND），两侧引脚同样不具备方向性，不用担忧接反。

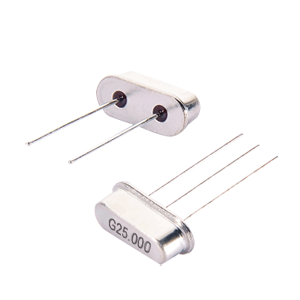

（49S-25MHz: 2-pin和3-pin）

DIP直插晶振接入电路的方式为两种：

1、手工焊接在印刷电路板电镀的贯穿孔中；

2、手工插入在DIP插座（Socket）上。

常见DIP直插晶振为无源晶振系列，如：49S、49U、圆柱2*6、圆柱3*8等，后两款常见于32.768KHz无源晶振,如下图所示：

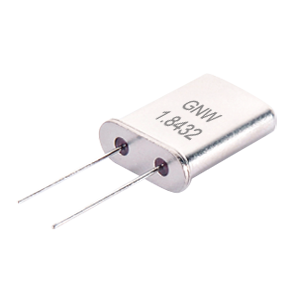

（49U-1.8432MHz）

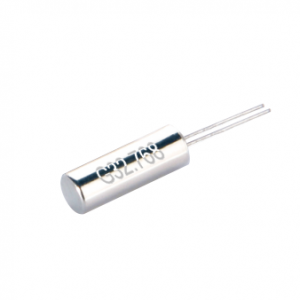

（圆柱体晶振-32.768KHz）

无源晶振通常需要准确匹配外围电路（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。在DIP直插晶振中，除了上述无源晶振系列，同样也存在有源晶振系列，主要为正方形半尺寸PXO-DIP8有源晶振与长方形全尺寸PXO-DIP14有源晶振，引线数均为4-pin，如下图所示：

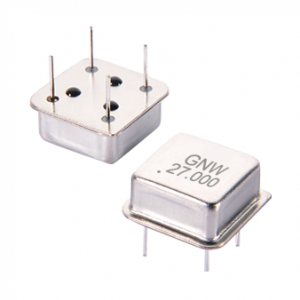

（正方形半尺寸PXO-DIP8）

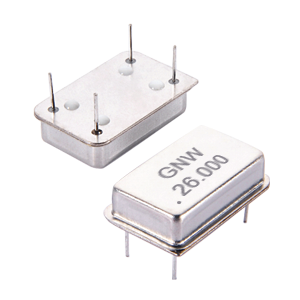

（长方形全尺寸PXO-DIP14）
