关于有源晶振三态Tri-state,使能OE, E/D及待机ST的知识，晶诺威科技解释如下：

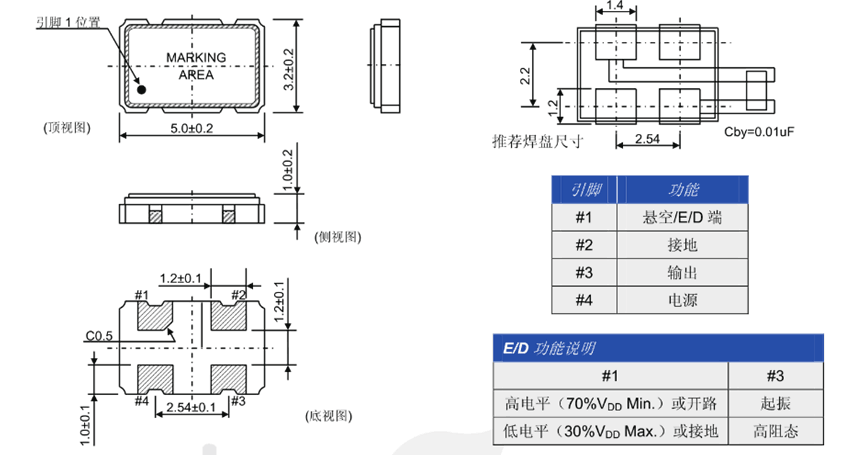

有源晶振（石英晶体振荡器）的脚1（又被称之为1号脚或pin#1）通常是Output Enable（OE）或者Enable/Disable (E/D)。也会叫做Stand-by (ST), Power Down (PD), 或者Inhibit (INH)。

使/能（E/D）

当引脚1被激活时，可以使1或者0，会导致输出时钟变为三态（Tri-state）或者高阻抗（Hi-Z）。三态功能允许输出引脚处于高阻抗状态，从而有效的从电路中移除振荡器的输出。

• 高逻辑电平（≥70%VDD）：输入使能（Output Enable）

• 低逻辑电平（≤30%VDD）：输出禁用（Output Disable）

如果选择OE功能，就等同于给有源晶振增加了一个“开关”功能。

待机功能Stand-by (ST)

在集成电路中STAND-BY脚指“待机模式”，即休眠，此时IC内部只有极微量的电流流过，需要解除待机模式后，IC才能正常工作。而晶振的STAND BY功能也是同样原理，IC待机时，晶振同样处于待机状态。IC启动，则晶振开始正常工作（启动时间为3~10ms），为IC正常工作提供频率信号，IC基于这些时序信号完成所有指令。若是以电池供电的便携式相关电子应用，待机模式（待机电流为10uA左右）会减少功耗，对电池寿命有好处。

由以上可见，若电子设备为直通电源供电（对功耗不敏感），且对开机速度有要求，建议直接取消晶振三态功能。

晶振三态功能取消方式：

把三态引脚（Tri-state）连接到VCC/VDD端或做“悬空”处理即可。
