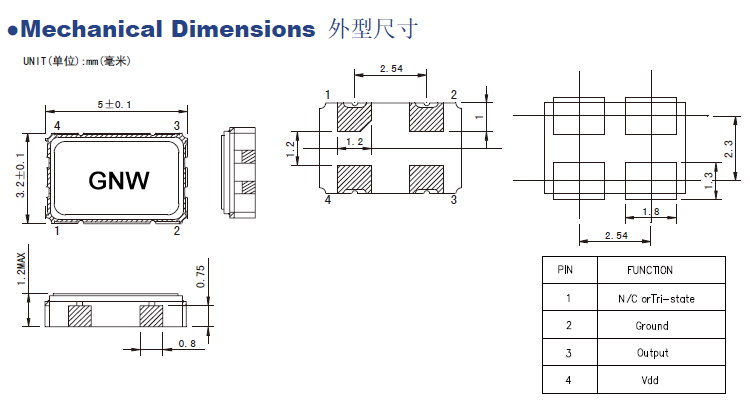

（40.960MHz有源晶振OSC5032尺寸及焊盘说明）

晶诺威产40.960MHz有源晶振OSC5032/7050 3.3V规格参数如下：

• 品名SPECIES: 石英晶体振荡器/有源晶振/OSCILLATOR
• 标称频率 Nominal Frequency：40.960MHz
• 频率准确度 (25℃±3℃)Frequency Accuracy : ±10PPM, ±20PPM, ±30PPM
• 频率温度稳定度 Frequency Tolerance vs Temperature : ≤±20PPM
• 工作温度范围 Operating Temperature Range : -40℃ to +85℃
• 仓储温度范围Storage Temperature Range : -55℃ to +125℃
• 电源电压Supply Voltage: +3.3V dc ± 10%
• 工作电流Operating Current：10 mA
• 输出负载Output load：15 PF
• 输出波形 Output Waveform : 方波TTL/HCMOS
• 占空比Duty Cycle: 45% to 55%
• 上升，下降沿时间：Rise/fall Time : 5 ns max.
• 启动时间 Start time：2 ms
• 封装尺寸Package and Size: 5.0 mm * 3.2 mm,7.0 mm * 5.0 mm（4 Pads）
• 老化率Aging : ±3ppm max/year

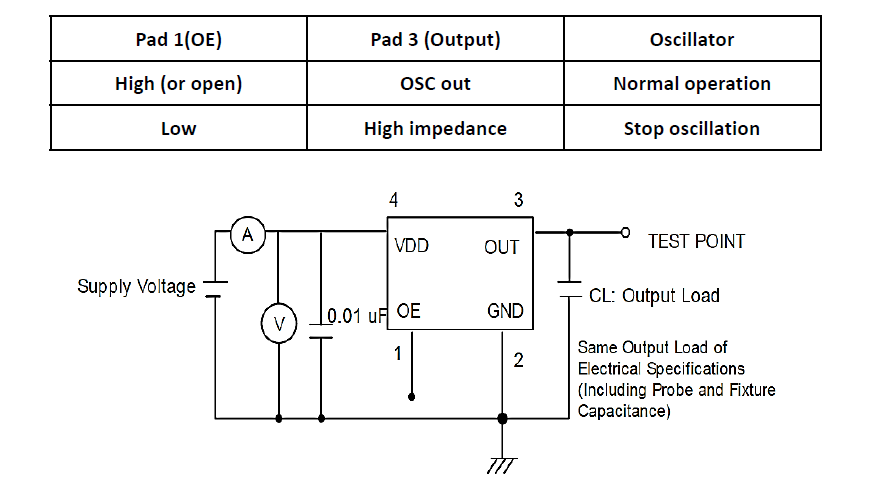

40.960MHz有源晶振OSC5032/7050测试电路：

晶诺威产40.960MHz有源晶振OSC5032/7050 3.3V特点及优势：

• 高精度
• 高稳定性
• 抗干扰

40.960MHz有源晶振OSC5032/7050 3.3V主要应用领域：

无线通讯设备、射频类电子产品、工业自动化设备等。
