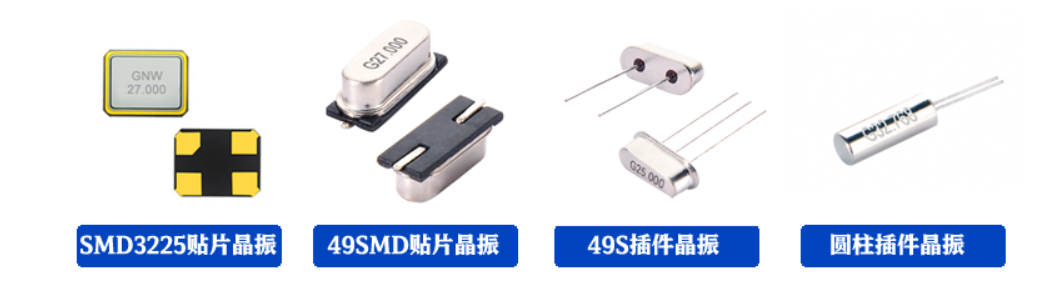

晶诺威科技不同封装尺寸晶体/无源晶振的激励等级建议参考值如下：

• 49S/49SMD无源晶振: 100uW Typical (500uW Max.)

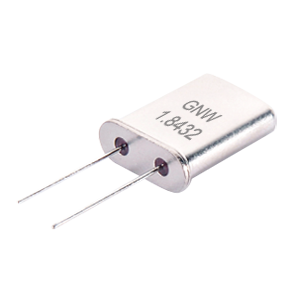

• 49U无源晶振: 100uW Typical (500uW Max.)。49U晶振产品图如下：

• SMD无源贴片晶振MHz: 10uW Typical (100uW Max.)

• 32.768KHz: 请根据具体封装尺寸，参阅相应32.768KHz晶振规格书。

注：

1、若产品设计有缺陷，造成激励功率不匹配，容易导致振荡频率可变范围变窄，电流异常增大，最后稳定性变差。

2、若需要减小驱动功率，可采取以下措施：

• 增大限流电阻→反相放大器的输出幅度将会减小→减弱驱动功率

• 应保证振荡宽度超过RR的5倍

• 减小外部负载电容→振荡电路阻抗将会增加→实际驱动功率随之减小

• 负载电容减小，导致振荡频率增加。如果超出使用范围，可采购低负载无源晶振配合调整。
