一颗晶振能为多个芯片同时提供参考时钟信号吗？

举例：在某款控制主板上有CPU、CPLD、网络处理ASIC、时钟发生器等多颗芯片，都需要25MHz的参考时钟信号，可以选择的方案有：

方案1：

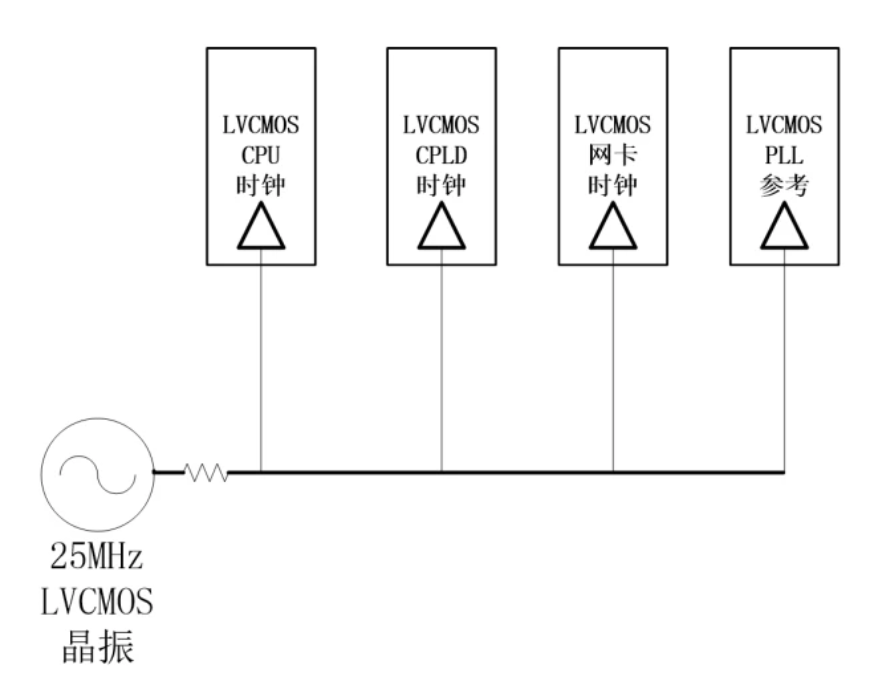

选择一颗晶振同时为几个芯片提供参考，这种方案很大的弊端是时钟信号完整性问题（如晶诺威科技产常规有源晶振的负载为15pF，一般情况下可以负载1~2个芯片；如果负载3~4芯片，建议选择负载为30pF或50pF的有源晶振）。这种点到多点的连接无法做到阻抗匹配，信号反射会很严重，导致时钟信号沿的单调性、过冲振铃等问题，进而可能导致误触发，造成系统失步，因此多数应用都需要点对点的拓扑。如下图所示：

方案2：

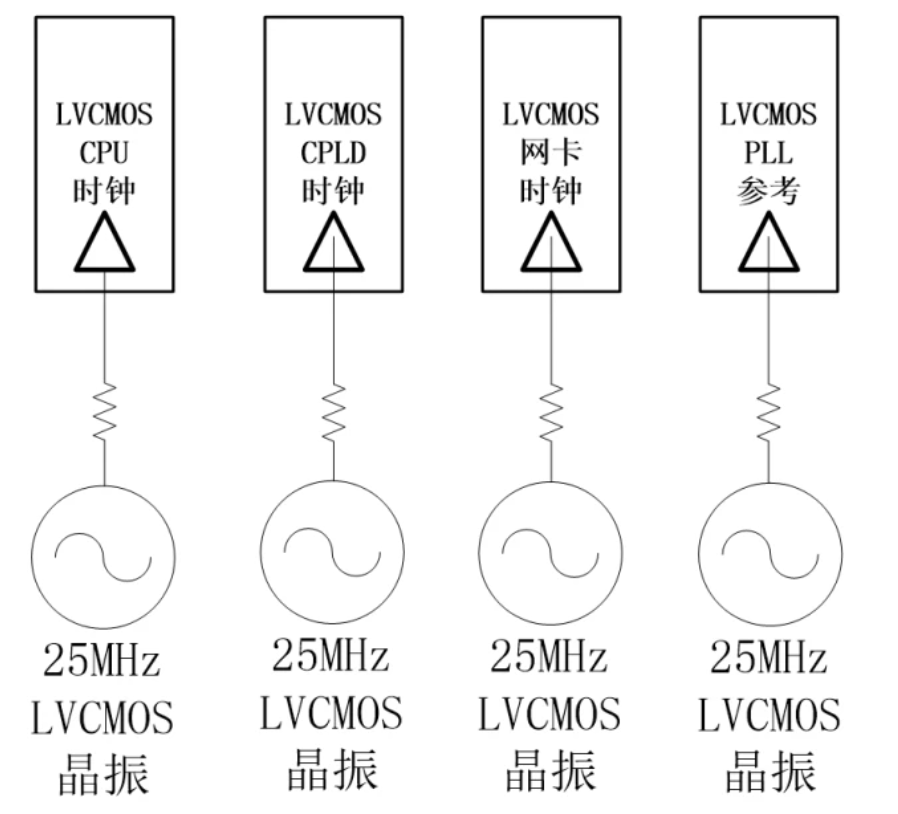

选择4颗晶振分别给4个芯片提供参考，这个方案的优势就是PCB布局走线更灵活方便，可以保证时钟信号的完整性。当然明显的劣势就是成本高，特别是对于参考频率指标要求高的场景，高性能的晶振本身成本就高，往往功耗也比较高，电源部分的处理会进一步增加方案成本。另外布局灵活的同时，也会占用更大的PCB板空间。如下图所示：

方案3：

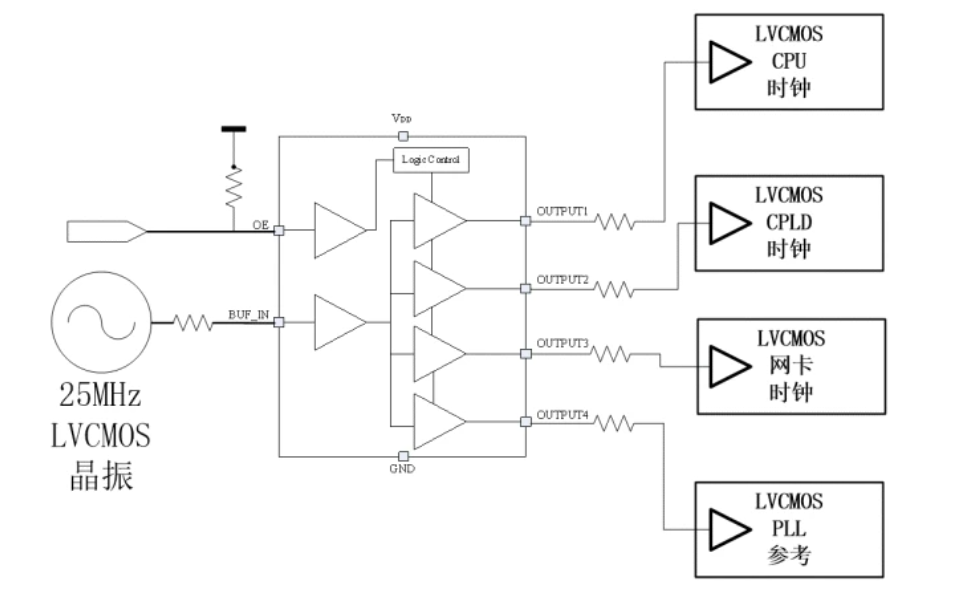

一颗晶振加上一个时钟缓冲器（Buffer）芯片，这也是的方案。通过Buffer的频率复制功能，可以做到点到点的拓扑结构，很好的解决信号完整性问题，做到性价比。如下图所示：
