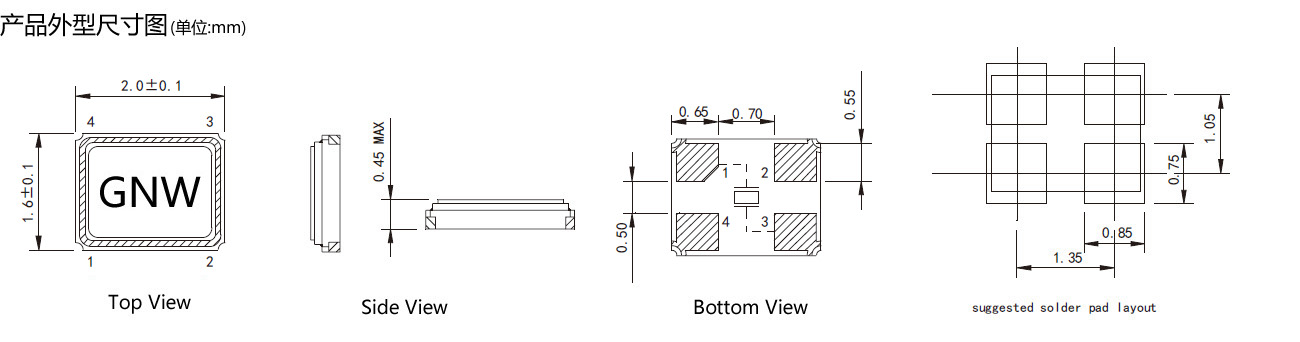

（无源贴片晶振SMD2016尺寸及焊盘说明）

晶诺威科技产无源贴片晶振SMD2016 26MHz 9PF ±10PPM主要电气参数：

• 标称频率 Nominal Frequency: 26.000000MHz
• 封装类型 Holder Type: SMD 2.0*1.6*0.45
• 振动模式 Vibration Mode: Fundamental（基频）
• 调整频差 Frequency Tolerance（+25℃）: ±10ppm
• 频率稳定度 Frequency Stability: ±10ppm~±30 ppm (Over Operating Temp. Range (Reference 25℃）
• 工作温度范围 Operating Temperature Range: -40 to +85℃
• 等效电阻 Equivalent Series Resistance : 60Ω
• 静电容 Shunt Capacitance(C0): 2pF Maximum
• 负载电容 Load Capacitance: 6pF、9pF、12pF、15pF或定制
• 激励功率 Drive Level: 10μw Typical (100μw max.)
• 绝缘阻抗Insulation Resistance: 500MΩ. （at DC 100V）
• 年老化率 Aging Rate a year: ≤±3ppm (1st Year)

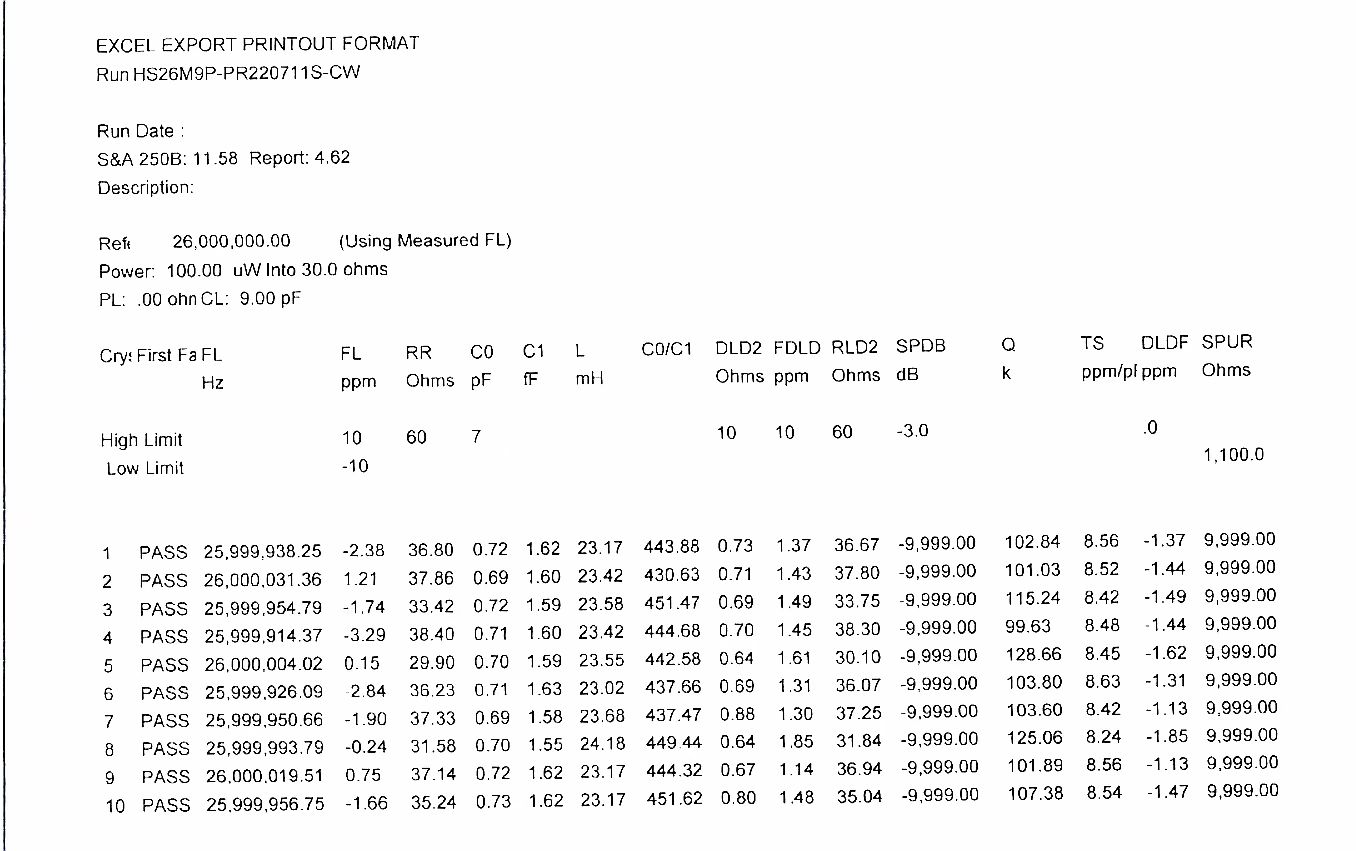

无源贴片晶振SMD2016 26MHz 9PF 10PPM测试数据：
