（HCMOS OUTPUT：8MHz 5V）

晶诺威科技产8MHz有源晶振OSC3225 主要规格参数SPECIFICATION FOR OSC 8MHz

• 品名SPECIES: 石英晶体振荡器/有源晶振/钟振/Oscillator/OSC
• 尺寸Size：3.2×2.5×1.0mm
• 标称频率 Nominal Frequency：8.000000MHz
• 频率准确度 (25℃±3℃)Frequency Accuracy : ±10ppm ~ ±30ppm
• 频率温度稳定度 Frequency Tolerance vs Temperature : ±10ppm ~ ±30ppm
• 工作温度范围 Operating Temperature Range : -40℃to+85℃
• 仓储温度范围Storage Temperature Range : -55℃to +125℃
• 电源电压Supply Voltage: +1.8V、+3.3V、+5V
• 输出波形 Output Waveform : 方波TTL/HCMOS
• 占空比Duty Cycle: 45% to 55%
• 输出负载Output load：15pF或30pF（定制）

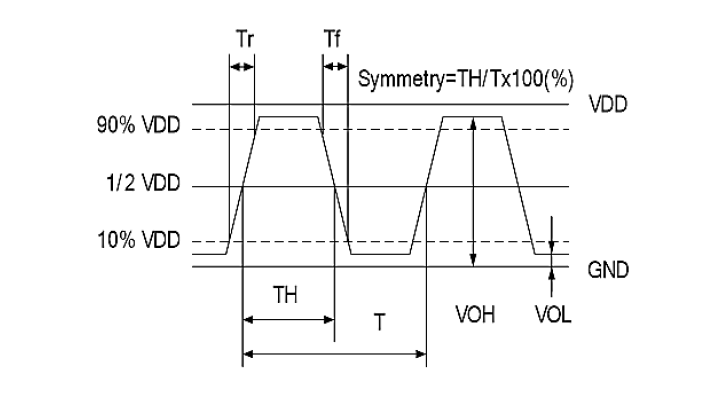

• 上升，下降沿时间： Rise/fall Time : 10ns max
• 老 化 率Aging : 3ppm max/year

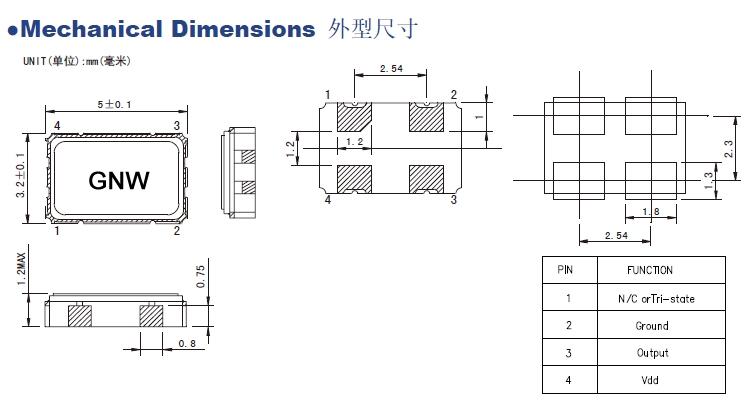

8MHz有源晶振OSC3225尺寸及焊盘说明

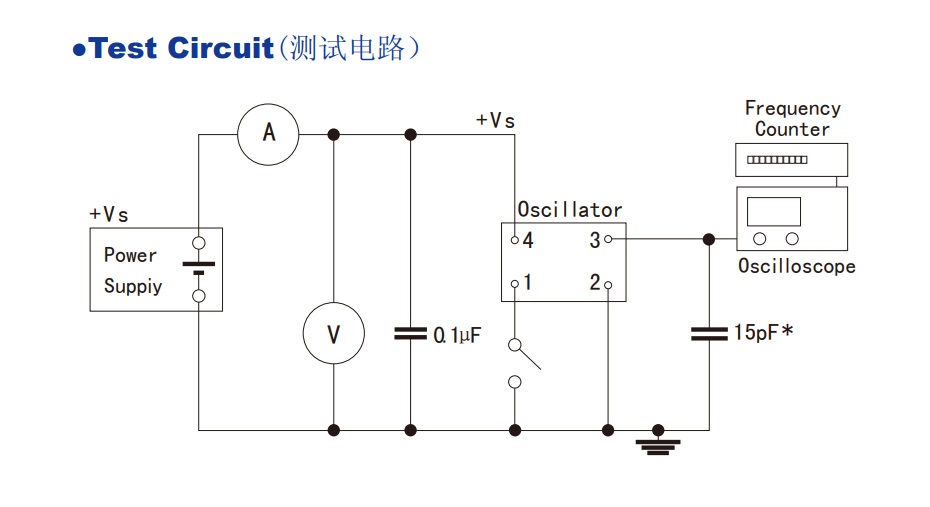

8MHz有源晶振OSC3225测试电路
