12MHz晶振方案是一种极为常见的应用方案（如MCS-51单片机），常见于普清摄像头及数据存储设备等应用。在该频点方案中，无源晶振12MHz方案则更为普遍，凸显的应用问题也较多。举例：

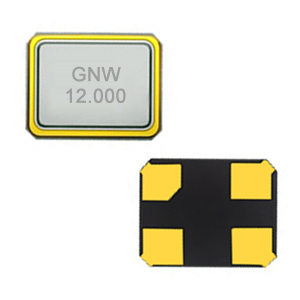

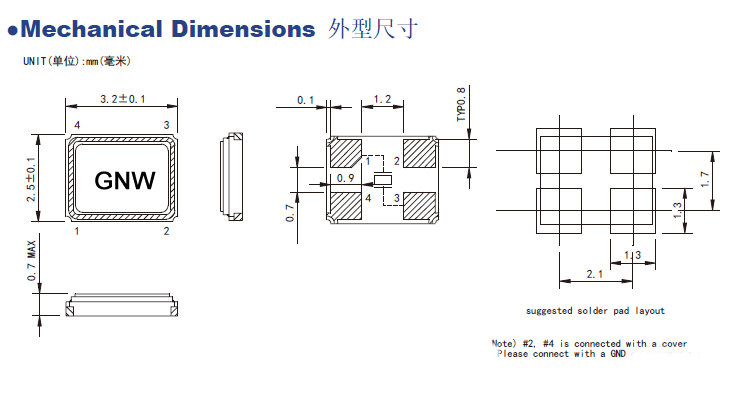

SMD3225无源晶振12MHz-4PIN/PAD主要电气参数如下：

• 调整频差:±10ppm
• 温度频差：±10ppm to ±30ppm
• 工作温度(°C)：-20~+70,-40~+85
• 负载电容：12pF,20pF或定制
• 等效电阻：＜60Ω
• 激励功率：10μw (100μW max.)

若上电后晶振12MHz没有正常频率输出，电子设备可能会系统紊乱，出现开机不良或相关功能失效。分析与建议如下：

1、SMD3225无源晶振12MHz为4脚无源贴片，晶振脚1与脚3为管脚（频率输出脚或频率输入脚，不分方向），建议脚2与脚4接地（GND）。

2、上电测试晶振12MHz实际输出频率，确定是晶振不起振（无频率输出）还是频偏超差（有频率输出）。

3、检查外接电容与晶振负载电容是否匹配，如果晶振负载电容CL=20PF，建议外接电容C1=C2=27~33PF。PPM与频率偏差参考如下（目的：查看晶振实际输出频率是否满足芯片要求）：

±10ppm：11.999880MHz~12.000120MHz

±20ppm：11.999760MHz-12.000240MHz

±30ppm：11.999640MHz~12.000360MHz

4、进行交换实验，排除及确认是晶振12MHz本身不良还是电路板问题（如IC不良等）。

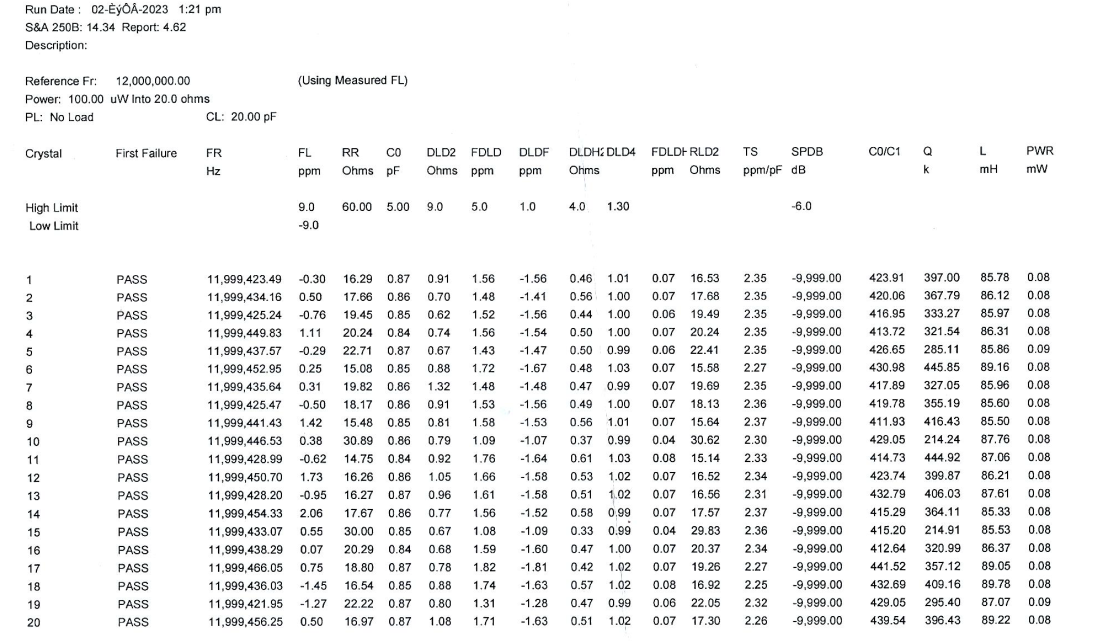

5、把不良品交给晶振厂家，针对晶振单体关键电气参数进行检测，如：FL、RR、C0、C1、DLD2等，查看是否存在异常（数据包括常温测试数据及/或高低温测试数据）。
