在石英频率元件应用中，24MHz晶振是一个常规频点,通常分为无源晶振（石英晶体谐振器）和有源晶振（石英晶体振荡器）两大类，其中后者又包含高精度TCXO温补晶振。

24MHz晶振主要应用领域

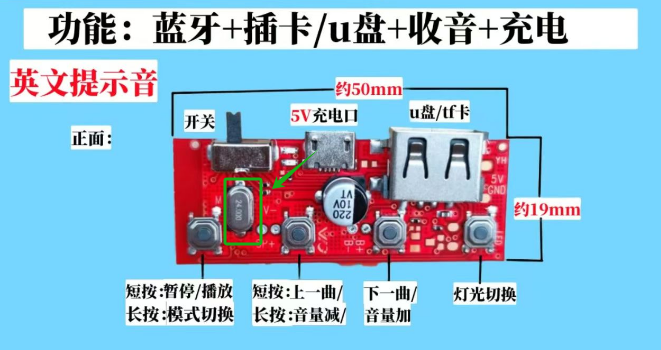

蓝牙模组、蓝牙耳机、无线鼠标、无线充电器、智能手机、网络监控、报警器、车载设备、智能音响等。

1、24MHz无源晶振

24MHz无源晶振封装尺寸种类繁多，涵盖整个晶振类别，常见如贴片SMD5032-2PIN、SMD5032- 4PIN、SMD3225-4PIN、SMD2520-4PIN、SMD2016-4PIN、SMD1612-4PIN。插件如49S-2PIN、圆柱体晶振2*6-2PIN、圆柱体晶振3*8-2PIN等。

• 工作温度(°C)：-20~+70、-40~+85

• 频率精度：±10ppm ~ ±30ppm

• 输出波形：Sine Wave 正弦波

• 负载电容CL可选：6PF、8PF、9PF、10PF、12PF、15PF、16PF、18PF、20PF或定制

• 激励功率：10μw (100μW max.)

2、24MHz有源晶振

24MHz有源晶振封装尺寸常见有OSC5032-4PIN、OSC3225-4PIN、OSC2520-4PIN、OSC2016-4PIN等。高精度温补晶振以TCXO2016、TCXO2520和TCXO5032为主。插件有PXO-DIP8和PXO-DIP14两种常见类型。

• 工作温度(°C)：-20~+70、-40~+85

• 供电可选：1.8V、2.8V、3.3V、和5V

• Pin1脚三态功能：悬空、使/能或Stand-by待机模式

• 频率稳定度：±10ppm ~ ±30ppm （温补晶振可达±0.2ppm）

• 输出负载：15PF （10PF或30PF需要定制）

• 输出方式：CMOS 方波 （温补晶振以Clipped Sine Wave 削峰正弦波为主）

24MHz晶振PPM值与频率偏差对照

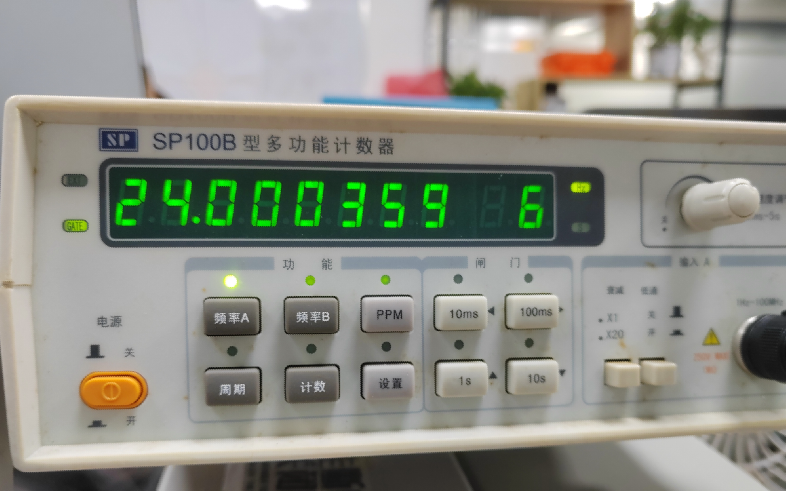

（实测晶振24MHz输出频率偏正：+15ppm）

±10PPM ：23.999760MHz~24.000240MHz

±20PPM： 23.999520MHz~24.000480MHz

±30PPM： 23.999280MHz~24.000720MHz
