问题描述：

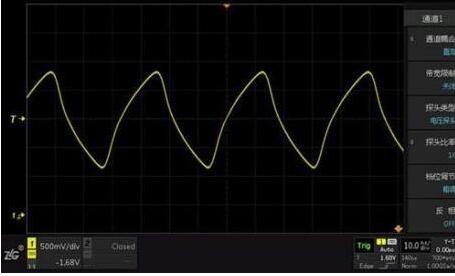

使用200MHz示波器测试有源晶振10MHz的输出波形时，显示不是方波而是三角波，如下：
原因分析：

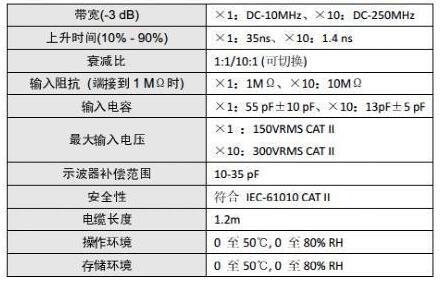

探头错误选择了×1档位，ZDS2000系列标配的ZP1025S探头在×1档时带宽为10MHz，输入电容为55 pF±10 pF，由此导致了波形的失真。
正确测试方法

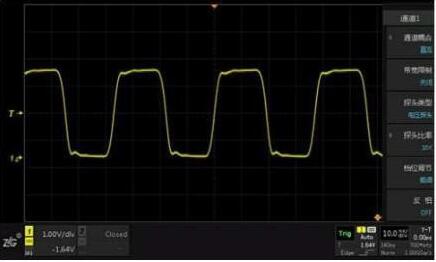

将探头档位调为×10档，此时探头带宽为250MHz，输入电容为13pF±5 pF，测试波形为方波，如下：
注：
1、在使用示波器进行测试时，除注意示波器的设置之外，还要注意当前探头的档位，不同档位应该对应不同参数。

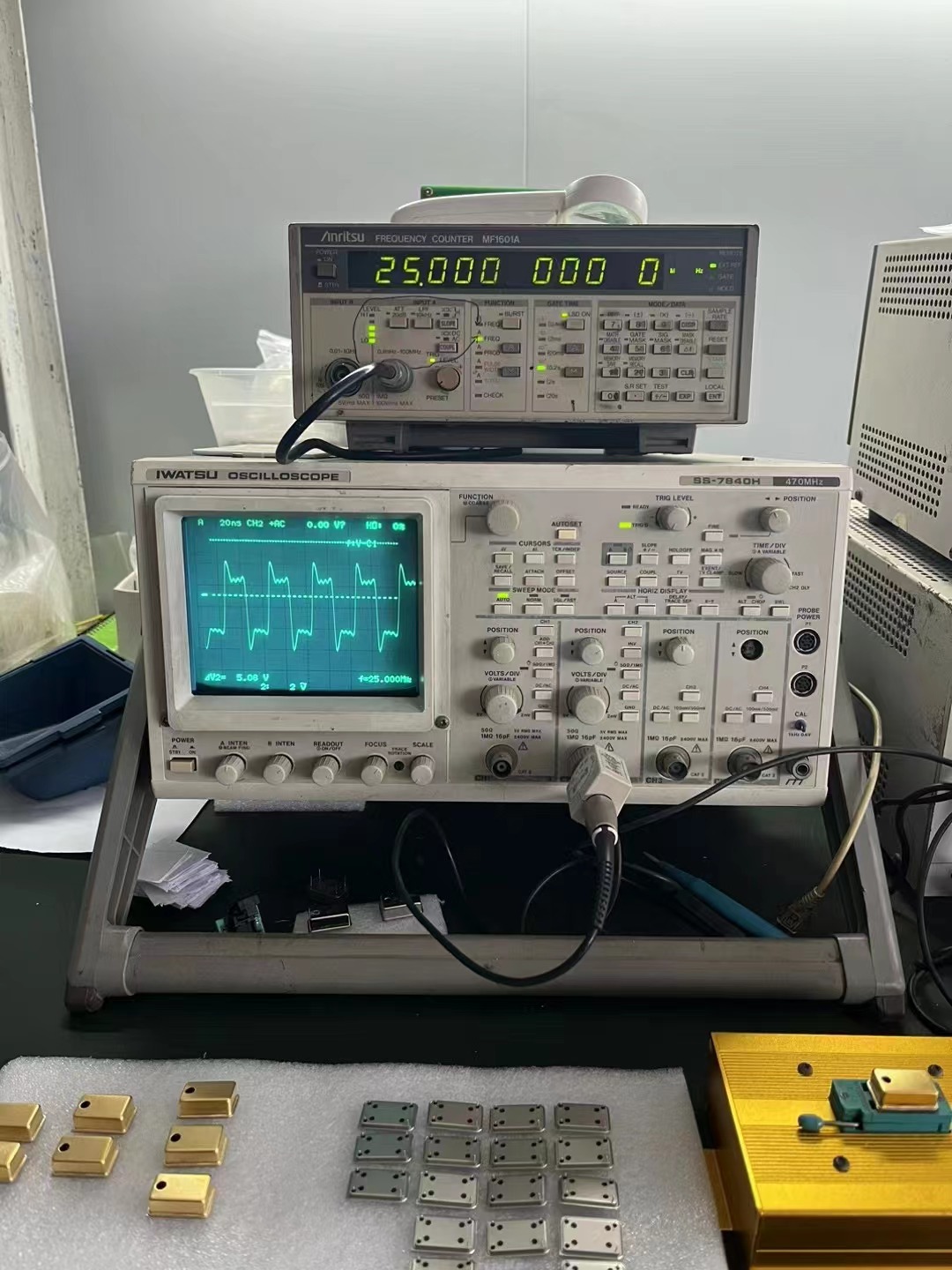

2、在有源晶振启动时，输出信号上可能出现电压尖峰，如下图所示的“犄角”。这种电压尖峰在应用电路中可能会增加EMI电磁干扰问题。晶诺威科技建议在晶振信号输出端（晶振#3号脚）添加一个旁路电容器（5至10 pF）并接地（GND），这样可以有效使输出波形更为“平滑”，从而显著降低EMI。
