2脚/3脚49S/49SMD晶振不分正负极，解释如下：

2脚/3脚49S/49SMD晶振均属于无源晶振。三脚晶振抗电磁干扰能力更强。

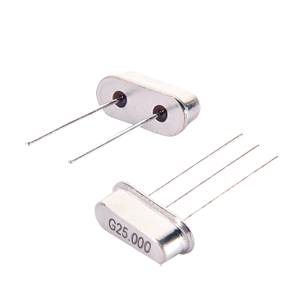

（2脚/3脚49S晶振图片）

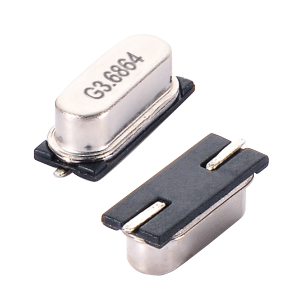

（49SMD晶振图片）

2脚49S/49SMD晶振两个引脚不分正负极。该型号晶振没有接地脚。

3脚49S晶振两侧脚不分正负极，中间脚为接地脚。

晶诺威科技详解如下：

晶振的工作原理主要基于石英晶体的压电效应。晶振在特定的频率下产生振动，产生稳定的时钟信号，其被广泛应用于各种电子设备中。

无源晶振是一种无极性元件，没有正负极之分。晶振的工作原理是通过施加电场来产生机械振动，这种机械振动会引起晶体内部的电荷分布发生变化，从而产生电场。这个电场又会作用于晶体，使其继续振动。通过不断地振动和电场作用，晶体最终产生了稳定的频率，而不是通过正负极之间的电流流动。因此，在使用无源晶振时，只需要将其两个频率管脚分别连接到芯片信号输入脚（OSC IN）及信号输出脚（OSC OUT）即可。

晶振失效可能会导致芯片无法正常工作，出现时序错乱、数据传输错误、误判等故障，严重时甚至可能导致芯片无法启动。一些芯片对时钟精度和稳定性要求非常高，如果晶振失效，不仅会导致芯片不稳定，还会影响芯片的运算精度和功耗性能，最终导致芯片的性能下降。此外，还可能加速芯片的老化，进而导致芯片寿命缩短。
