XTAL表示外部晶振（或外接晶振）（External Crystal Oscillator)。而外部晶振常常连接至单片机的引脚，常常使用XTAL加上数字表示连接外部晶振。

• XTAL1

接外部晶振和微调电容的一端，在片内它是振荡器反相放大器和时钟发生器的输入端；若使用外部时钟时，该引脚接地或悬空。

• XTAL2

接外部晶振和微调电容的另一端，在片内它是振荡器反相放大器的输出；若使用外部时钟时，该引脚接外部时钟的输入。

在相关数据手册中，描述如下：

• XTAL1：XTAL input（输入）

• XTAL2：XTAL output（输出）

或，如：

• XIN：24MHz Crystal Input（输入）

• XTAL：24MHz Crystal Output（输出）

在实际应用中，接无源晶振的1、3引脚时可以随便接，无方向之分。

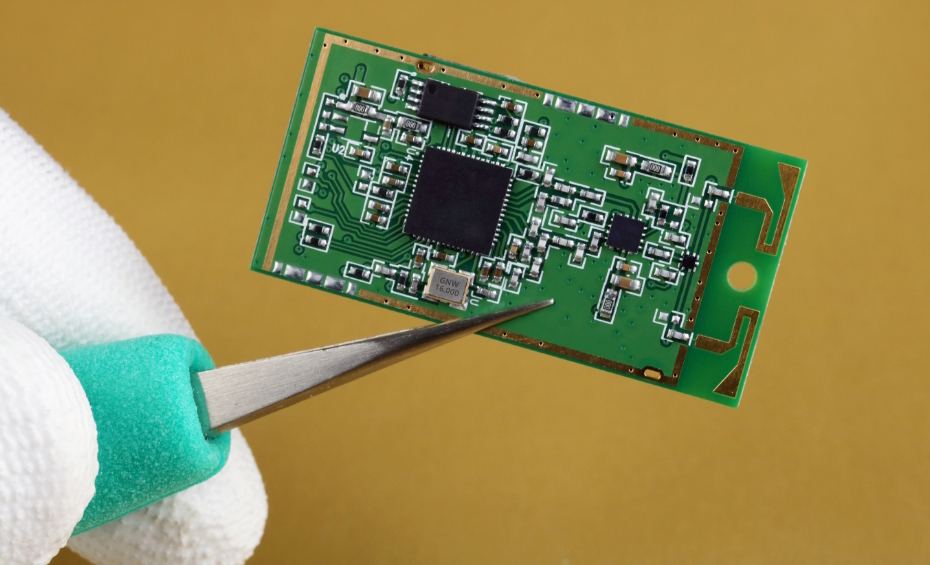

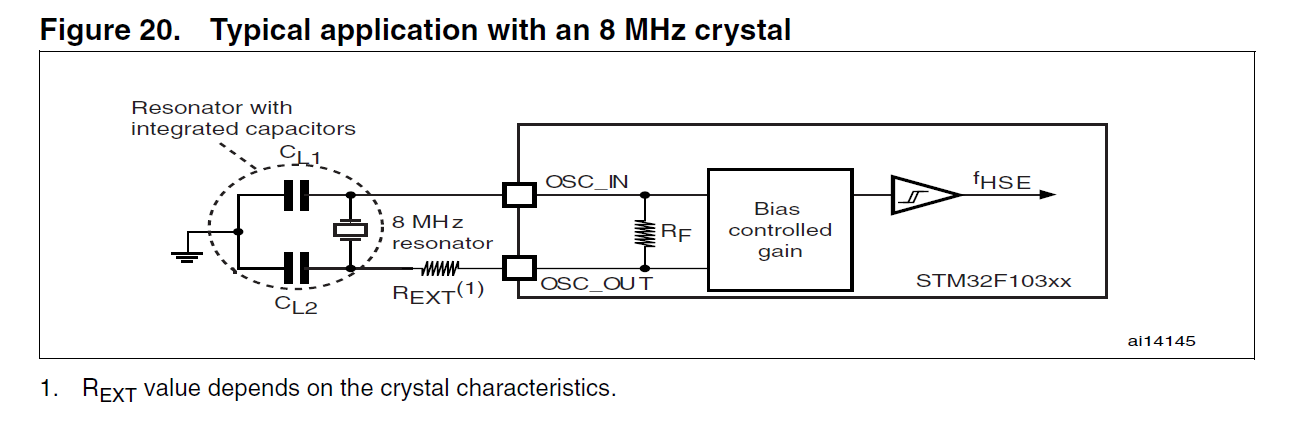

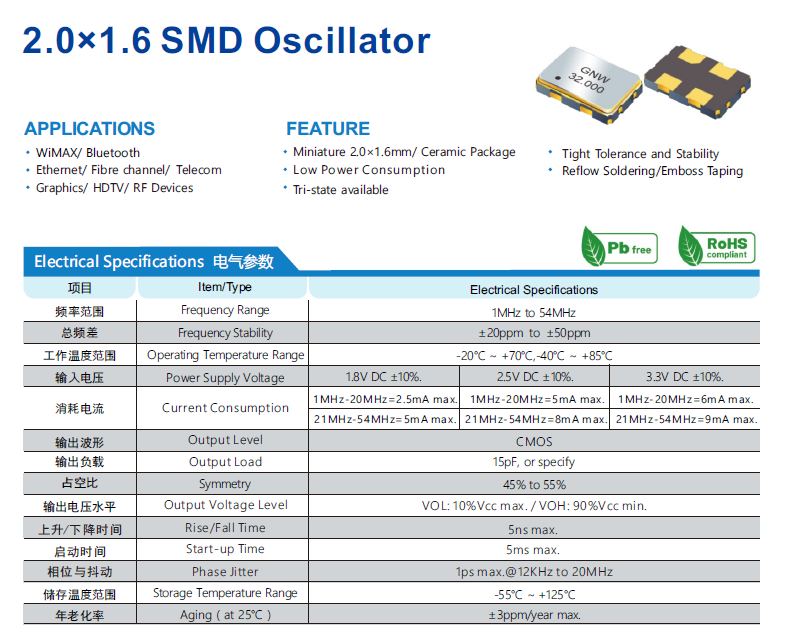

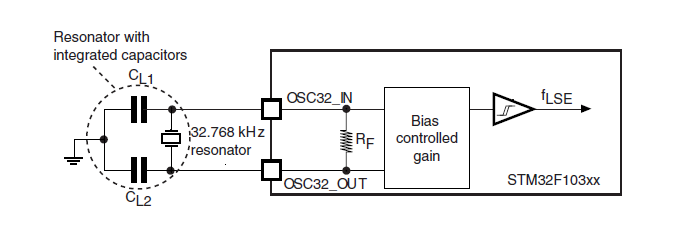

关于芯片OSC时钟信号接口XTAL/CLKIN说明：

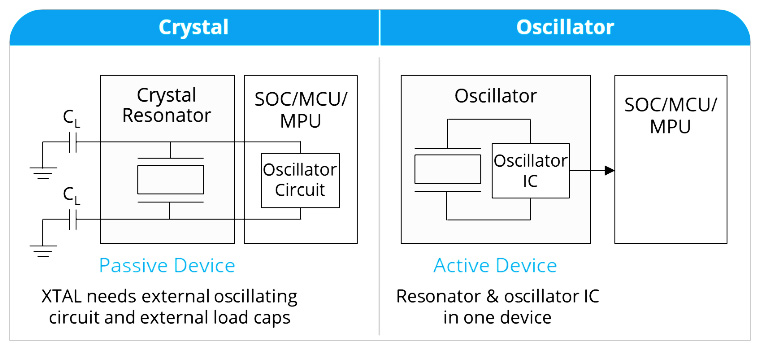

• 一般芯片有 XTAL 时都是两个信号接口，用于接无源晶振的频率输入端和频率输出端。

• 如果芯片引脚是单端接口CLKIN（时钟信号输入），一般是接有源晶振的频率信号输出端。
