4脚/焊盘SMD3225晶体/无源晶振如何接线?

2026年01月08日 08:36:59      来源:深圳市晶诺威科技有限公司 >> 进入该公司展台      阅读量:6

分享:

4脚/焊盘SMD3225晶体/无源晶振如何接线?

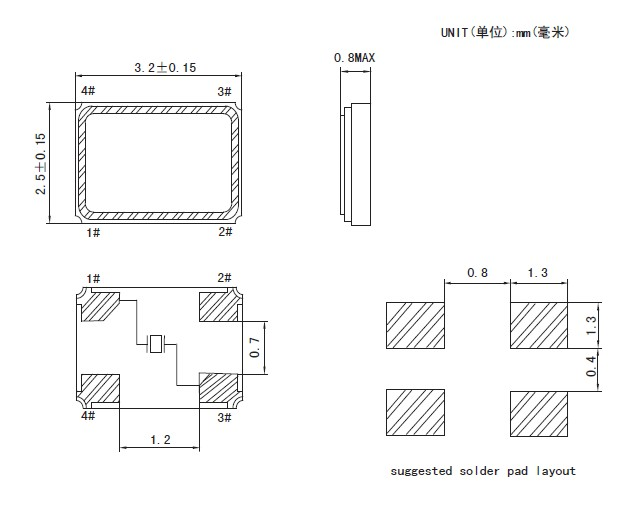

(晶诺威科技产SMD3225无源晶体谐振器尺寸及引脚说明)

4脚/焊盘SMD3225晶体/无源晶振如何接线?

如上图所示,4脚/焊盘SMD3225晶体/无源晶振的功能脚(频率输入脚与频率输出脚)为#1和#3,这两个脚不分方向,焊反没关系。

#2和#4与晶振金属外壳连接,可悬空,也可接地。针对RF射频应用,我司建议接地(GND),其目的是把电磁干扰(EMI)降至。

4脚/焊盘SMD3225晶体/无源晶振如何接线?

注意:

1、晶诺威科技产4脚/焊盘SMD3225晶体/无源晶振#1焊盘有明显缺角标识。

2、4脚/焊盘SMD3225晶体/无源晶振相邻两脚不能连线,因为相邻两脚导通后,将发生短路,导致晶振不起振。
