（TEST DATA FOR TCXO-DIP14-10MHZ-5V）

关于CMOS输出10MHz高精度石英温补振荡器TCXO DIP14规格及参数,晶诺威科技介绍如下：

MAIN ELECTRICAL CHARACTERITICS主要电气参数

• 标称频率Nominal Frequency: 10.000MHz

• 频率精度Frequency Tolerance：±0.5ppm Max.(25±3℃)

• 温度频差Frequency Stability：±1ppm /-30~70℃

• 工作温度Operating Temperature Range：-30~+70 ℃

• 供电电压Supply Voltage：3.0~5.0V

• 工作电流Current Consumption：30mA Max.

• 输出波形Output Type：方波

• 上升/下降时间Rise/Fall Time（方波）：≤10ns

• 输出负载Output Load：15PF/10TTL

• 起振时间Start Up Time：5ms Max.

• 外形尺寸Dimensions： 20.40*12.8*8mm

• 相位噪声SSB Phase Noise：-100dbc/100Hz;-130dbc/1KHz；-140dbc/10KHz；-148dbc/100KHz

SPECIFICATIONS IN DETAILS规格参数详情

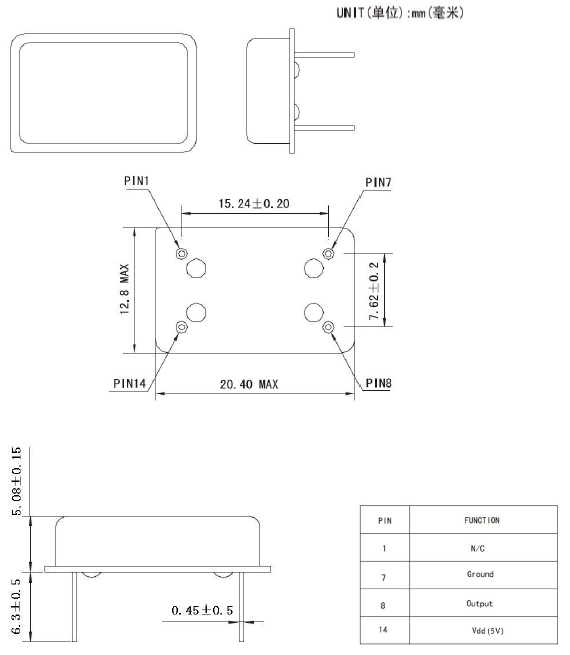

DIMENSIONS AND PIN FUNCTIONS 尺寸及引脚说明
