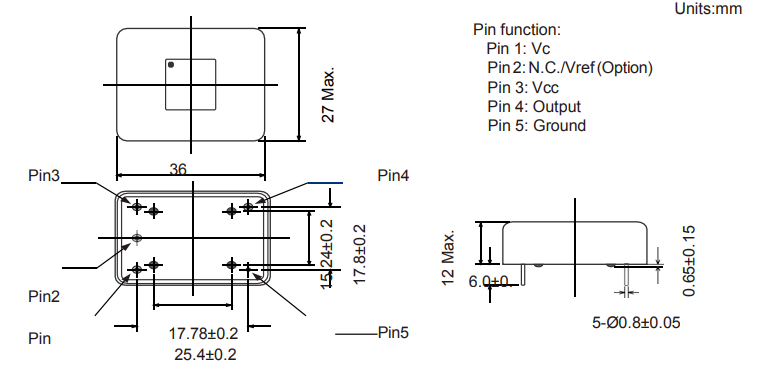

（OCXO恒温晶振6X尺寸及引脚图释）

晶诺威OCXO恒温晶振主要电气参数（中英文），整理如下：

• Output Type输出类型
• Sine Wave正弦波
• CMOS/TTL方波
• Output Load输出负载
• Output Frequency range输出频率范围
• Output Wave Form 输出波形
• Supply Voltage供电电压
• Operating Temperature Range工作温度范围
• Frequency Stability频率稳定度
• Frequency Tolerance频差

Vs. Temperature相对于温度

Vs.Supply Voltage相对于电压

Vs. Aging 相对于老化率

O Level Output Voltage (Max.) O级输出电压()

1 Level Output Voltage(Min.) 1级输出电压(最小)

• Symmetry占空比
• Warm-up预热
• Power Consumption (Steady state) 功率消耗(稳态)
• Phase Noise相噪

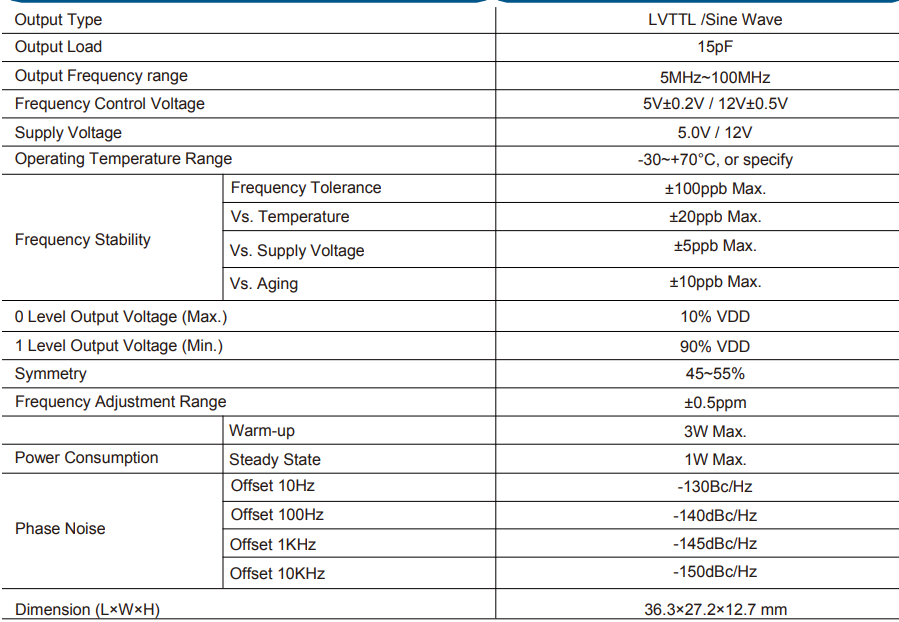

附：晶诺威OCXO恒温晶振6X具体电气参数如下：

附：关于相位噪声的解释

在许多系统中，相位噪声是一项至关重要的参数。特别是在高性能雷达系统中，这个参数尤为关键，因为高性能雷达系统需要可靠地侦测来自目标的极微弱返回讯号。当相位噪声越低时，这些返回讯号的清晰度更高，侦测范围也相应增大。 对于数字系统而言，相位噪声的存在被视为抖动，并对系统性能产生直接影响。当相位噪声越低时，抖动程度降低，系统的稳定性和性能也相应提升。同样地，通讯系统将相位噪声视为对讯号带宽的一种影响，较低的相位噪声意味着更小的抖动，这进一步意味着更低的所需带宽，从而有助于优化通道宽度和节省资源。
