晶诺威科技8MHz有源晶振SMD3225规格与电气参数介绍如下：
1.Description 产品描述： Crystal Oscillator 晶体振荡器
2.Nominal Frequency 标称频率： 8.000000MHz
3.Dimension 尺寸： 3.2 × 2.5mm
8MHz有源晶振SMD3225 Electrical Characteristics电气参数
| items | Electrical Spec. | Unit | Notes | ||
| Min. | Type. | Max. | |||
| 1.Nominal Frequency (FL) 标称频率 | 8.000000 | MHz | |||
| 2.Output Waveform 输出波形 | CMOS | ||||
| 3.Frequency tolerance调整频差 | -20 | +20 | ppm | At 25℃±3℃ | |
| 4.Supply voltage输入电压 | 2.97 | 3.3 | 3.63 | V | Vdd |
| 5. Temperature stability温度稳定性 | -30 | +30 | ppm | -40℃~+85℃ | |
| 6. Operable temperature range工作温度 | -40 | +85 | ℃ | ||
| 7. Output load 输出负载 | 15 | pF | |||
| 8. Symmetry占空比 | 40 | 50 | 60 | % | |
| 9. Current consumption电流功耗 | 10 | mA | |||
| 10. Rise & Fall time上升/下降时间 | 7 | ns | |||
| 11. Start-up time启动时间 | 10 | ms | |||
| 12. Storage temperature range储存温度 | -40 | +85 | ℃ | ||
| 13. Aging年老化率 | -3 | +3 | ppm/Year | ||

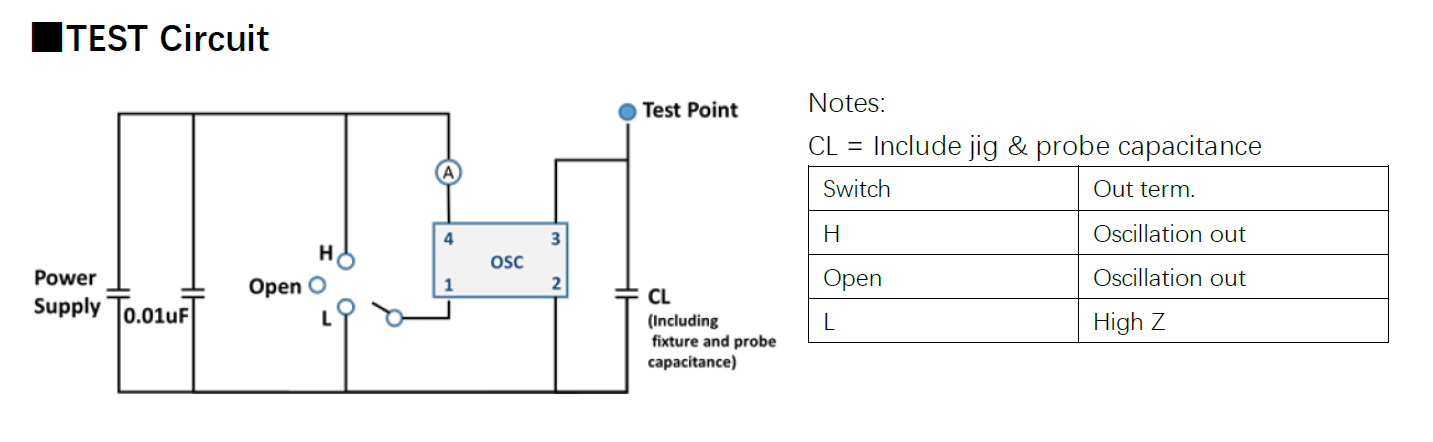

TEST Circuit 测试电路

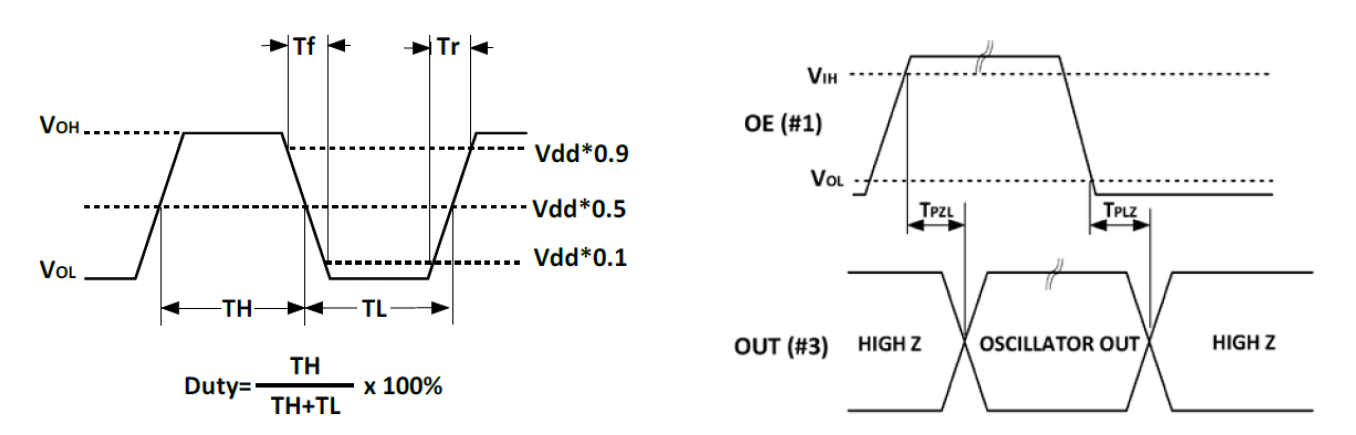

Output Wave Form and Input and Output Condition 输出波形与输入输出条件

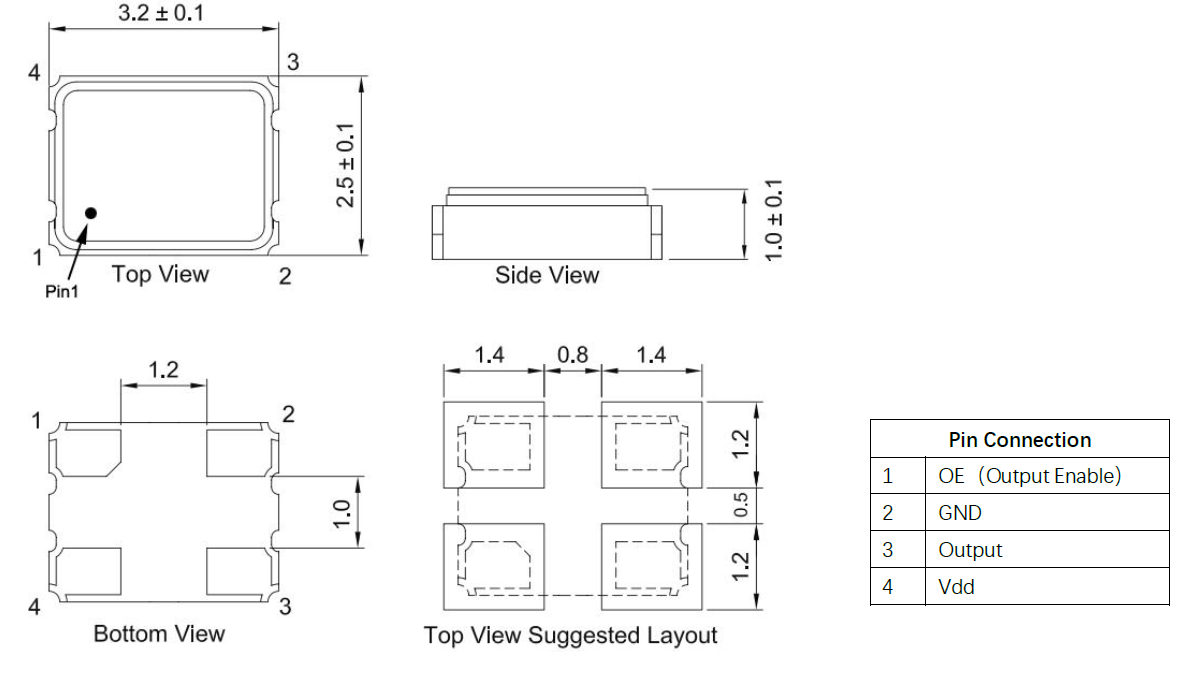

MARKING AND DIMENSIONS 外形尺寸图(Unit:mm)
