精工SC-20S(SMD2012) 32.768KHz晶振主要规格参数

• Product No. 产品系列号： Quartz Crystal Unit/晶体谐振器SC-20S
• Item code料号：Q-SC20S03220C5AAAF
• Size尺寸：1.65*1.05*0.6mm
• Nominal frequency标称频率： 32.768KHz
• Load capacitance负载电容CL： 12.5pF
• Frequency tolerance调整频差：±20PPM
• Operating temperature range工作温度： -40℃~+85℃
• Motional resistance（ESR）等效阻抗：90kΩ max.
• Drive level激励功率：0.1μW （0.5μW）

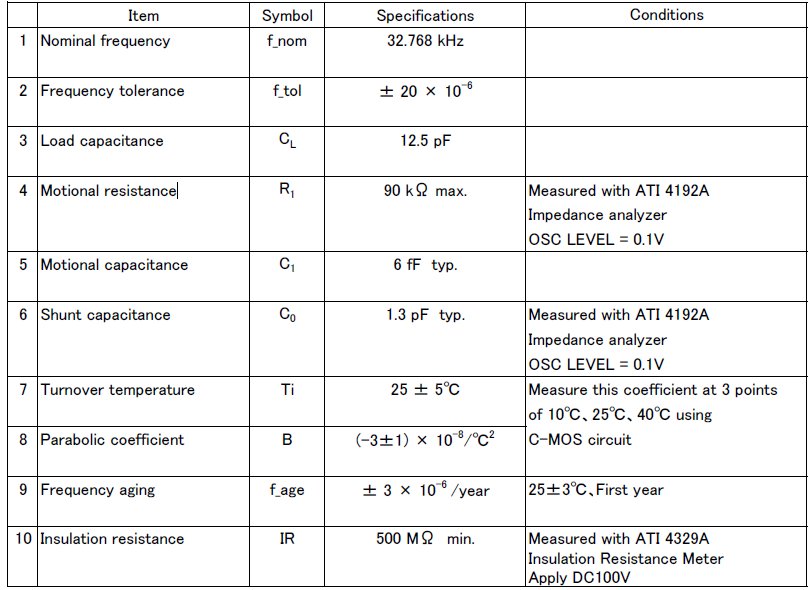

精工SC-20S(SMD2012) 32.768KHz晶振主要规格参数电气参数

注：测试温度：25±2℃

精工SC-20S(SMD2012) 32.768KHz晶振特点及优势

体积小、厚度薄、重量轻

具备优良耐热性及耐环境特性

符合无铅标准,满足无铅焊接的回流温度曲线要求

（蓝牙板上的32.768KHz及32MHz晶体谐振器）

精工SC-20S(SMD2012) 32.768KHz晶振尺寸及脚位说明

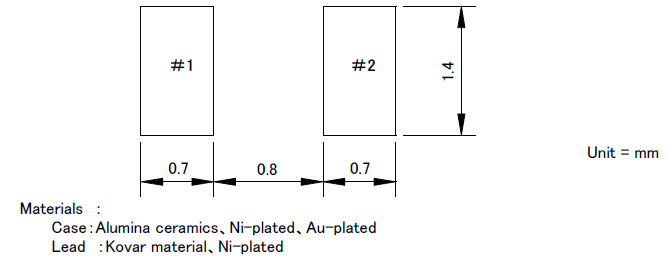

精工SC-20S(SMD2012) 32.768KHz晶振焊盘尺寸建议
