（NX5032GA）

NDK车规晶振应用领域

• 引擎控制等
• ASV（安全车）
• 音响、导航
• GPS
• 钟表
• 汽车摄像头
• 通信 (RKE等)
• 混合动力汽车/电动汽车
• 卫星无线电广播

NDK车规晶振特点及优势

• 小型薄型晶体谐振器
• 在严酷的环境条件下也能发挥稳定的起振特性
• 具有耐热、耐振、耐撞击等优良的耐环境特性
• 满足无铅焊接的回流温度曲线要求
• 符合AEC-Q200标准。

NDK车规晶振工作温度及频率稳定性

调整频差（Freq. Tolerance (at 25±3°C)）：±15ppm, ±50ppm,

1、工作温度（Operating Temp. Range）：-40 to +125°C

温度频差（Temp.Characteristics (with reference to +25°C)）：±50ppm

2、工作温度（Operating Temp. Range）：-40 to +150°C

温度频差（Temp.Characteristics (with reference to +25°C)）：±150ppm

NDK车规晶振包装尺寸（Package Size）

• 2.0×1.6×0.45mm
• 3.2×2.5×1.0mm
• 3.2×2.5×0.75mm
• 3.2×2.5×0.55mm
• 4.9×3.1×0.9mm
• 5.0×3.2×1.3mm
• 8.0×4.5×1.8mm
• 8.0×4.5×2.0mm

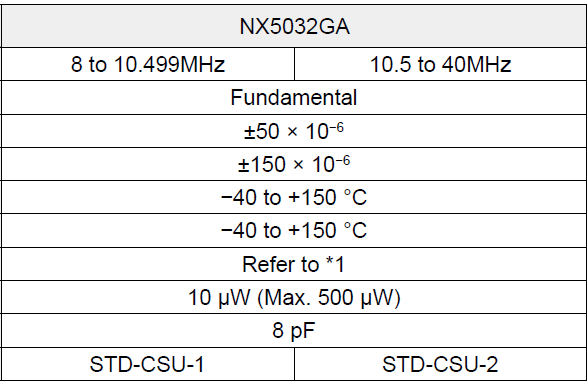

常用NDK车规晶振型号及规格附表如下：
