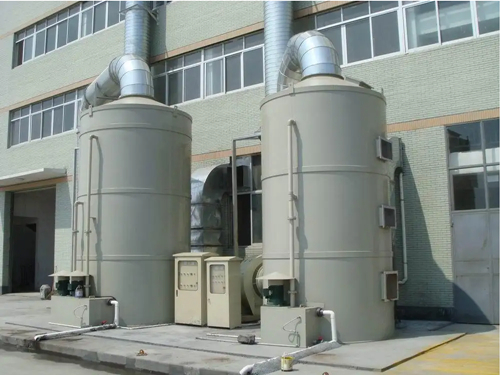

酸雾净化塔主体为全玻璃钢圆筒结构。采用重叠式双级喷淋及滤料，使气液接触更加充分，提高了净化效果。设备主体上配有供液箱、投药检视口、投药口、补水口、排污口,设备主体上部设有进气口、检修窗、检修人孔、排气口,操作、维护管理十分方便。

酸雾净化塔结构设计：净化塔处理段采用圆形双筒体和单筒体相结合的综合结构。为增加强度，塔体外壳采用了若干纵向加强筋，并根据各种型号的体型大小，采用分段分片组装，外壳体拼装采用碳钢镀塑螺栓，螺栓的色泽和塔体色泽相同，这种设计连接既美观、大方又保证连接强度及防腐要求。下塔增设方形水泵座既作为循环贮液箱，又可安装循环喷淋泵。因此，这样的结构设计，不但占地面积少，而且使用管理十分方便。同时避免了一般卧式泵容易漏液的现象。

净化塔供液采用管式，喷淋为Y-1型角向离心喷嘴，配水管线采用UPVC管环形布置，循环泵入口增设网状过滤器，以防杂物进入损坏水泵或堵塞喷嘴，影响使用。喷头材质ABS或PP塑料一次注塑成型，强度高使用寿命长。
