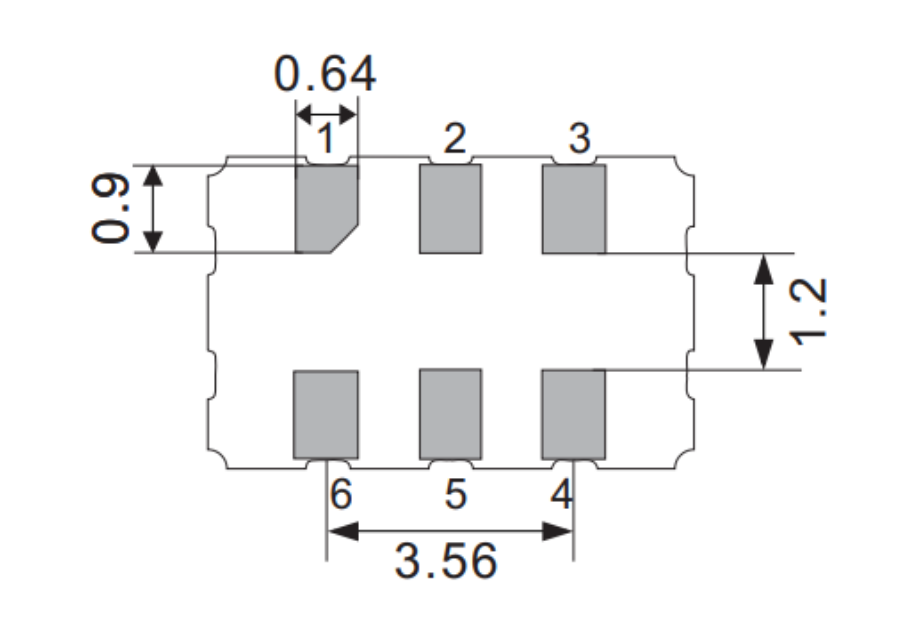

（Bottom View）
LVDS/LVPECL/HCSL输出差分晶振SMD5032规格参数
1、SMD5032差分晶振LVDS输出
特点及优势
主要电气参数
| Type类型 | SMD5032 LVDS差分晶振 |
| Dimensions尺寸 | 5.0×3.2×1.20mm |
| Output输出 | LVDS |
| Output load负载 | 100Ω |
| Output frequency range频率范围 | 10MHz~1500MHz |
| Supply voltage输入电压 | 2.5V/3.3V |
| Overall Frequency tolerance 总频差 | ±25ppm, ±50ppm, ±100ppm |
| Operating temperature工作温度 | -20~+70ºC, -40~+85ºC |
| Current consumption功耗 | 100mA max. |
| Differential output voltage (VOD)差分输出电压 | 25mA max. |
| Symmetry占空比 | 45%~55% |
| Chang to VOD / Offset voltage (VOS) | 50mV max./1.15V~1.35V |
| Offset to VOS | 50mV max. |
| Input voltage Vih (min.) / Vol (max.) | 70% Vcc min. / 30% Vcc max. |
| Rise/Fall time上升/下降时间 | 1ns max. |
| Start-up time启动时间 | 10ms max. |
| Phase jitter (12KHz~20MHz)相位抖动 | 1 pSec Max. |
主要应用领域
光纤通信、网络通信、数据存储、服务器、无人机、基站等。
2、SMD5032差分晶振LVPECL 输出
特点及优势
主要电气参数
| Type类型 | SMD5032 LV-PECL差分晶振 |
| Dimensions尺寸 | 5.0×3.2×1.20mm |
| Output输出 | LV-PECL |
| Output load负载 | 50Ω (Terminated to Vcc-2.0V) |
| Output frequency range频率范围 | 10MHz~1500MHz |
| Supply voltage输入电压 | 2.5V/3.3V |
| Overall Frequency tolerance 总频差 | ±25ppm, ±50ppm, ±100ppm |
| Operating temperature工作温度 | -20~+70ºC, -40~+85ºC |
| Current consumption功耗 | 100mA max. |
| Disable current禁用电流 | 35mA max. |
| Symmetry占空比 | 45%~55% |
| Output voltage 输出电压Voh (min.) / Vol (max.) | Vcc-1.1V min. / Vcc-1.5V max. |
| Input voltage输入电压 Vih (min.) / Vol (max.) | 70% Vcc min. /30% Vcc max. |
| Rise/Fall time上升/下降时间 | 1ns max. |
| Start-up time启动时间 | 10ms max. |
| Phase jitter (12KHz~20MHz)相位抖动 | 1 pSec Max. |
主要应用领域
光纤通信、存储设备、服务器、智能电网、万兆以太网、基站等
3、SMD5032差分晶振HCSL输出
特点及优势
主要电气参数
| Type类型 | SMD5032差分晶体振荡器 |
| Dimensions尺寸 | 5.0×3.2×1.20mm |
| Output输出 | HCSL |
| Output load输出负载 | 50Ω |
| Output frequency range频率范围 | 13.5KHz~220MHz |
| Supply voltage输入电压 | 2.5V/3.3V |
| Overall Frequency tolerance 总频差 | ±25ppm, ±50ppm, ±100ppm |
| Operating temperature工作温度 | -20~+70ºC, -40~+85ºC |
| Current consumption功耗 | 100mA max. |
| Disable current禁止电流 | 60mA max. |
| Symmetry占空比 | 45% to 55% |
| Output voltage 输出电压Voh / Vol | 0. 75V Typ., 0.66V to 0.85V / 0V Typ., -0.15V to 0.15V |
| Input voltage 输入电压Vih (min.) / Vil (max.) | 70% Vcc min. / 30% Vcc max. |
| Rise time / Fall time上升/下降时间 | 1ns max. |
| Start-up time启动时间 | 10ms max. |
| Phase jitter (12 KHz~20 MHz)相位抖动 | 0. 2 pSec Typ. |
主要应用领域
光纤通信、千兆网、串行ATA、SCSI、服务器、电脑周边、PCI-Express、SDH、SONET、广播服务、移动通信、基站、网络设备等。
差分晶振相比于传统的晶体振荡器具有以下优势：
提高抗干扰能力
通过在输入和输出引脚之间使用差分信号传输，可以主动抵消电磁干扰和噪声干扰，提高系统的抗干扰能力。
减小时钟抖动
以减小时钟信号的抖动程度，提供更稳定、更精确的时钟信号，有助于提高系统的性能和稳定性。
改善时钟信号传输质量
可以在时钟信号传输过程中提供更高的信号品质，能够有效降低信号传输的损耗和失真，提高信号传输的可靠性和稳定性。
增加噪声容限
可以增加时钟信号的噪声容限，提供更大的时钟信号幅度，降低时钟信号的失真和抖动，有助于保持信号的完整性和准确性。
