SMD2016 50MHz晶体谐振器规格参数及测试数据

2026年01月09日 09:11:16      来源:深圳市晶诺威科技有限公司 >> 进入该公司展台      阅读量:9

分享:

SMD2016 50MHz晶体谐振器规格参数及测试数据

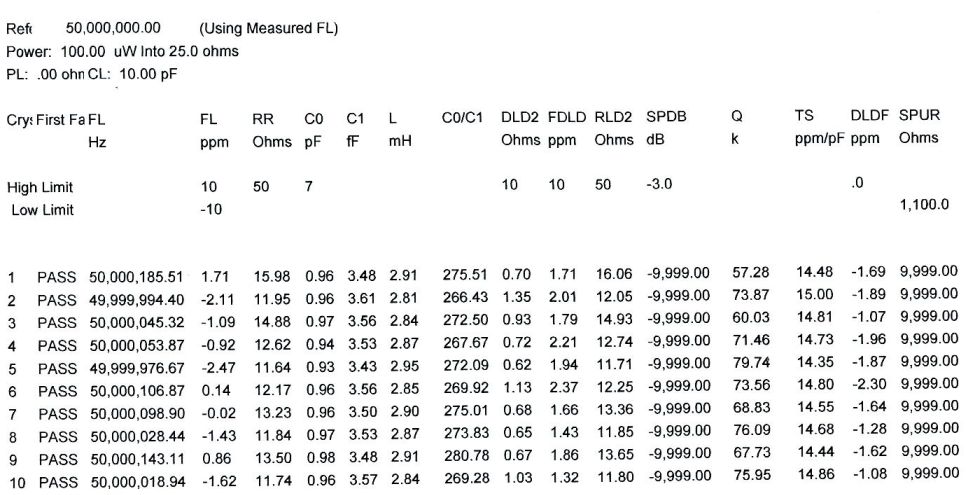

(SMD2016 50MHz晶体谐振器测试数据)

SMD2016 50MHz晶体谐振器介绍

  • Description产品描述: Quartz Crystal石英晶体/无源晶振
  • Nominal Frequency标称频率: 50.000000MHz
  • Dimension尺寸:2.0×1.6mm
  • Oscillation Mode振荡模式:Fundamental
  • Cutting Mode晶体切型:AT Cut

SMD2016 50MHz晶体谐振器电气参数详情

itemsElectrical Spec.UnitNotes
Min.Type.Max.
Nominal Frequency (FL)标称频率50.000000MHz
Loading capacitance (CL)负载电容10pF
Frequency tolerance调整频差-10+10ppmAt 25℃±3℃
Temperature stability温度稳定性-30+30ppm-40℃~+85℃
Operable temperature range工作温度-40+85
Drive level (DL)激励功率100500μW
Equivalent resistance (RR)等效阻抗60Ω
Shunt Capacitance (C0)静电容3.0pF
Insulation resistance绝缘阻抗500at DC 100V
Storage temperature range储存温度-55+125
Aging年老化率-3+3ppm/Year

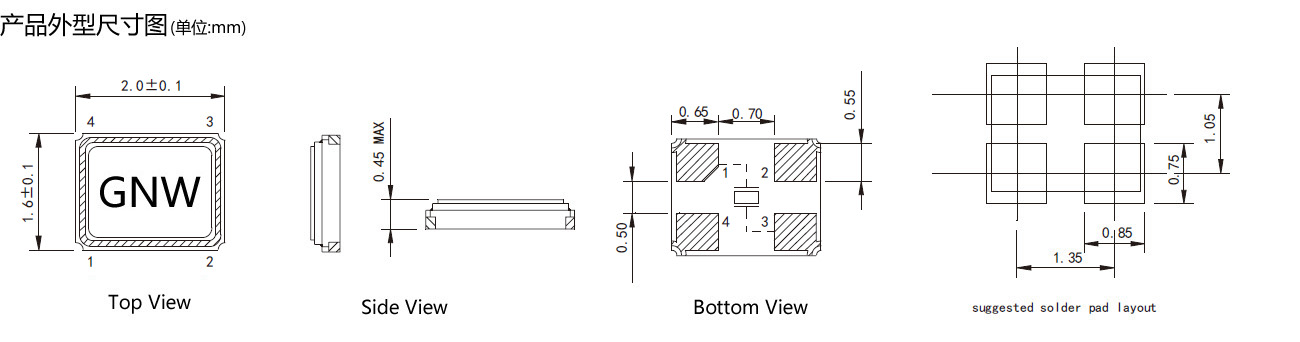

SMD2016 50MHz晶体谐振器尺寸说明

SMD2016 50MHz晶体谐振器规格参数及测试数据
