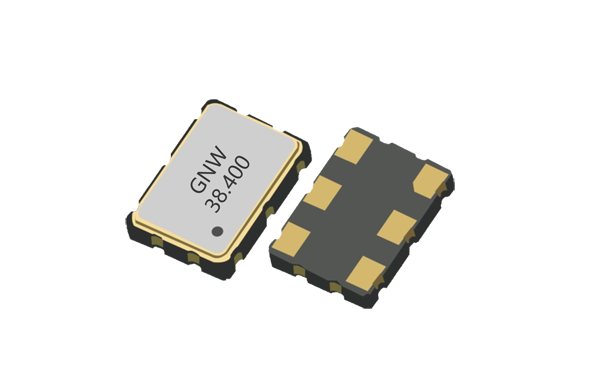

晶诺威科技产VC-TCXO7050压控晶体振荡器压控参数说明如下：
晶诺威科技低相噪标准型压控振荡器/压控晶振/VCXO压控振荡器也称为压控晶振，晶诺威科技网站把GENUWAY提供的压控石英振荡器称为“电压控制振荡器”，英文名称为Voltage-controlled Crystal Oscillator简称为VCXO，意思都是一样。
压控振荡器是一种低相噪晶振，输出频率与输入控制电压有对应函数关系，GENUWAY压控石英振荡器常规系列的典型频率变化是±30ppm或±50ppm两种，这是因为高品质系数(Quality Factor,or Q Factor)的石英振荡器只会产生少量的频率范围位移。
VC-TCXO7050压控范围：
VC-TCXO7050频率拉伸范围：
Pulling Range（拉伸范围）：±50ppm min.或定制
VC-TCXO7050详细电气参数如下：
| Type | 中文名称 | 电气特性及参数 |
| VC-TCXO7050 | 晶体振荡器 | 电压控制 |
| Dimensions | 尺寸 | 7.0×5.0×1.45 mm |
| Output | 输出 | CMOS |
| Output load | 输出负载 | 15pF, or specify |
| Output frequency range | 输出频率 | 10MHz~250MHz |
| Supply voltage | 输入电压 | 2.5V/3.3V |
| Frequency tolerance | 频差 | ±25ppm |
| Operating temperature | 工作温度 | -40~+85ºC |
| Supply current | 电流 | 50mA max. |
| Symmetry | 占空比 | 45% to 55% |
| Output voltage Voh (min.)/Vol (max.) | 输出电压值/值 | 90% Vcc min. / 10% Vcc max. |
| Rise time /Fall time | 上升/下降时间 | 5ns max. |
| Start-up time | 启动时间 | 2ms max. |
| RMS phase jitter (12kHz~20MHz) | 相位抖动 | 1 pS max. |
| Absolute pulling range (APR) | 拉伸范围 | ±50ppm min., or specify |
| Control voltage range | 压控范围 | 0.3V~3.0V@3.3V, 0.25V~2.25V@2.5V |
| Linearity | 线性 | 10% max. |
| Modulation bandwidth (BW) | 调制带宽 | 10kHz min. |
