32.768KHz晶体TXC SMD1610 9HT12 9H规格说明如下：

• 1.6 x 1.0 x 0.5 (max) mm

• 所属系列：9HT12 Series

• 料号：9H

特点及优势

• 2焊盘表面贴装封装音叉晶体

• 适用于智能手机及各种紧凑型便携式消费产品的参考时钟

• 高频率稳定性

电气参数:

• 标称频率Norminal Frequency：32.768 KHz

• 调整频差Frequency Tolerance(at 25℃) ：± 20 ppm

• 工作温度Operation Temperature Range：-40~+85℃

• 静电容Shunt Capacitance(C0) ：1.3 pF typical

• 动态电容Motional Capacitance(C1)：6.4 fF typical

• 绝缘阻抗Insulation Resistance(IR) ：500 MΩ Min.

• 激励功率Drive Level (DL) ：0.5 μW Max.

• 负载电容Load Capacitance(CL) ：12.5 pF

• 拐点温度Turnover Temperature(Ti) ：25℃±5℃

• 年老化率Aging (at 25℃) ：± 3 ppm at first year

• 存储温度范围Storage Temperature Range：-55~+125℃

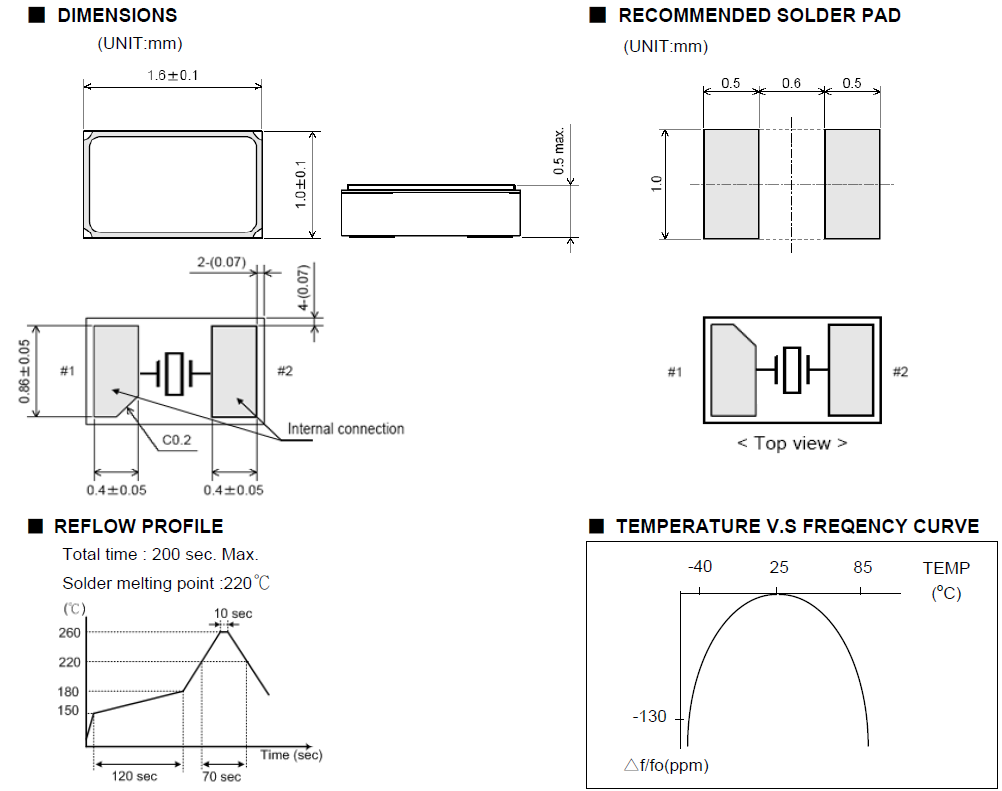

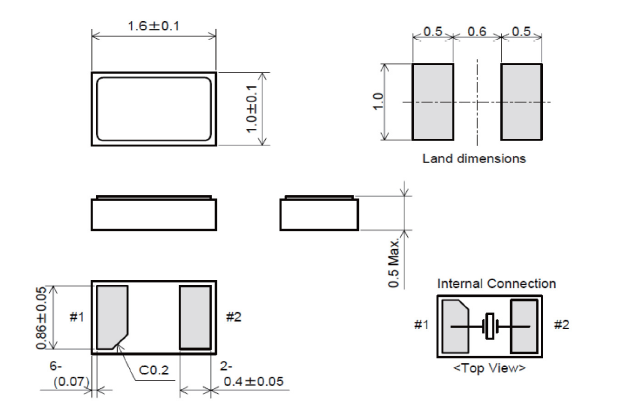

尺寸及焊盘说明
