温补晶振TCXO

指的是直接补偿式石英晶体振荡器，是由热敏电阻和阻容元件组成的温度补偿电路，在振荡器中与石英晶片串联而成。

压控温补晶振VC-TCXO

指的是间接补偿式石英晶体振荡器，通过石英晶片串联电容量的变化，对石英晶片的非线性频率漂移进行补偿。

温补晶振与压控温补晶振都属于有源晶振。

• 常规尺寸：3.2mm*2.5mm、2.5mm*2.0mm、2.0mm*1.6mm

• 可选输出频率范围：12 MHz ~ 52 MHz

• 电源电压为1.8 V、2.8 V及3.3 V

• 频率/温度特性：±2.0 ppm及以内

• 工作温度：-40~+85℃

优势特点：

• 高精度、高稳定性、低功耗

• 输出模式：削峰正弦波clipped sine wave或方波CMOS，但以削峰正弦波为主。

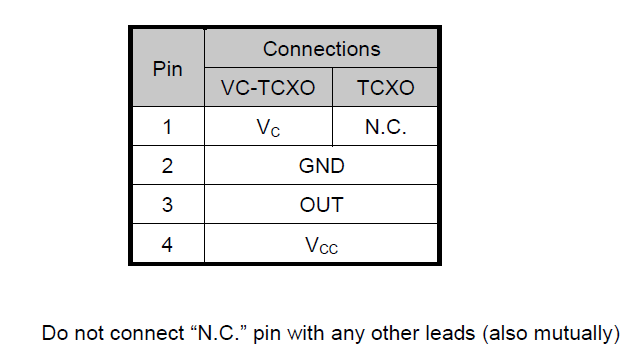

关于温补晶振与压控温补晶振Pin #1的特别说明

Pin #1为VCONT 电压控制脚位，必须根据规格书说明为其提供+0.5~+2.5V的电压，不可悬空处理。实验证明，若压控温补晶振的压控脚位悬空，会受到外界极大干扰，因此频率稳定性将大大减弱，这会为设备的正常工作带来无穷隐患。如果芯片不需要压控功能的温补晶振，直接选择温补晶振（TCXO）即可。反之，若为压控温补晶振应用方案，请将其压控脚与压控芯片的相应压控脚位连接，以便实现动态压控功能，确保其输出频率一直处于状态。

注：

FLOATING：悬空

N.C. ：Not Connected 不要连接

其实本质上都是一个意思：即该脚位不要连接电路。
