[导读] 金相显微镜是金属材料显微分析的必要工具,相信很多人都能熟练使用。那么金相显微镜的放大原理你了解吗？

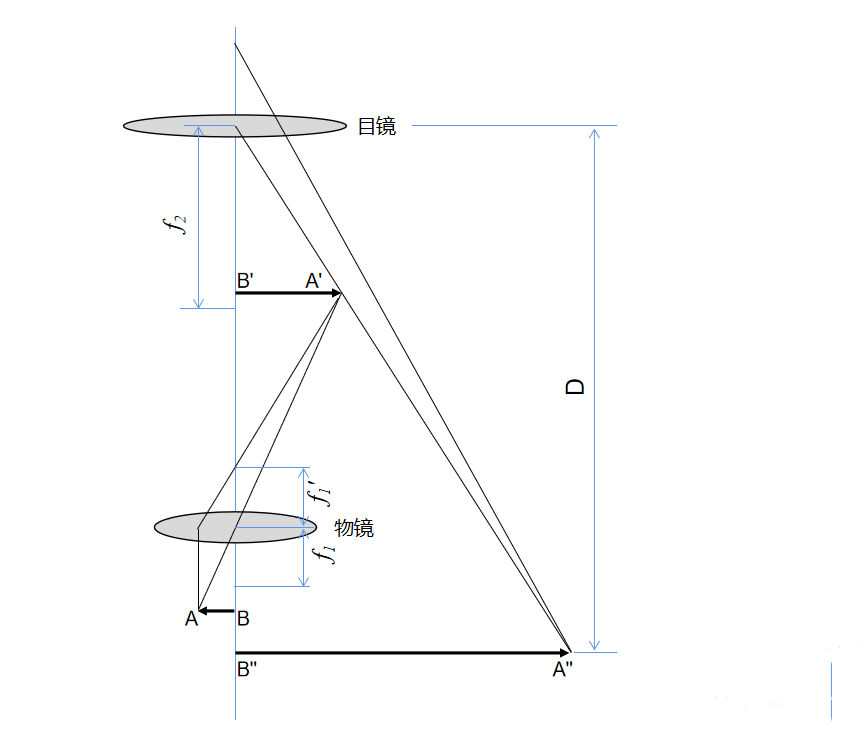

金相显微镜是经过二次成像的光学设备,如下图所示为几何原理图。物体AB置于物镜的前焦距范围外,在物镜的另一侧形成倒立放大的实像A’B’,当实像处于目镜的焦距范围内时,则目镜再次对实像A’B’放大,得到正立放大的虚像A’’B’’。
最终看到的两次放大的虚像A’’B’’的放大倍数为物镜放大倍数与目镜放大倍数的乘积,放大倍数M为：
M = M目×M物 = △/f1 × D/f2
M目 —— 目镜放大倍数；
M物 —— 物镜放大倍数；
f1 —— 物镜的前焦距；
f2 —— 目镜的前焦距；
△ —— 显微镜的光学镜筒长度；
D —— 人眼睛的明视距离。
