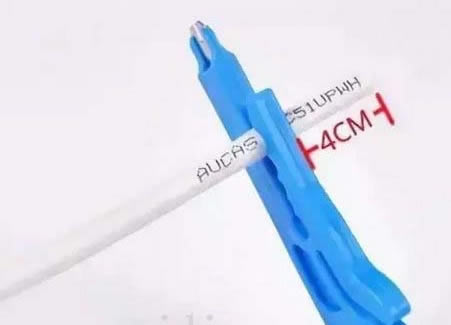

1.将网线放入剥线刀口，预留40MM长度。

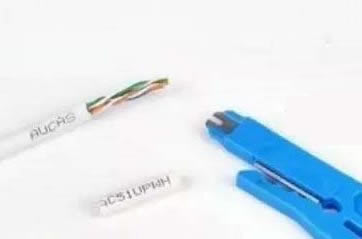

2.旋转剥线刀剪开外皮。
3.把网线按国际常规标准线序T568B卡入打线夹。
T568B线序见下图，一般在配线架上都有标注，注意和水晶头的B型打法是不一样的，不要搞混。
4.用打线刀把网线压接并剪切好。

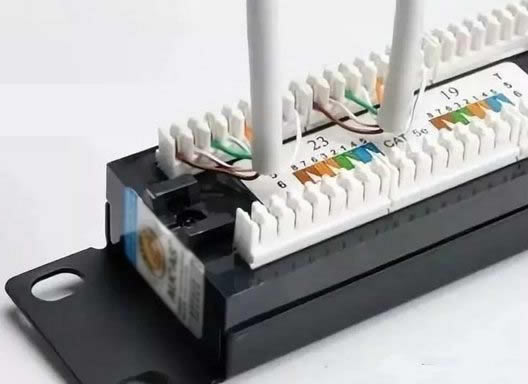

5.完成打线如图。
6.再按如上顺序压制好另一条网线。
7.用扎带把网线固定在托线架上。

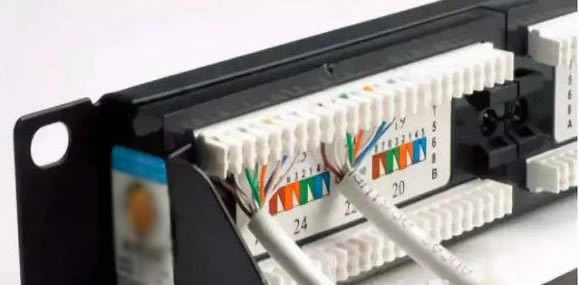

8.剪掉多余扎带，完成打线如上图。

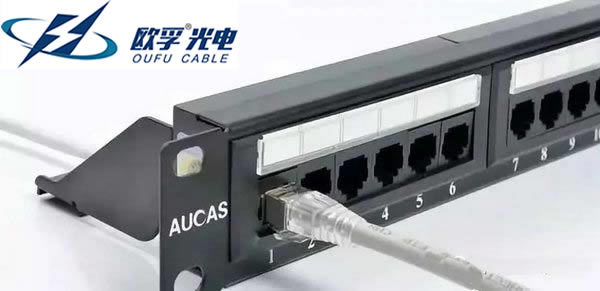

9.最终效果如上图。
注意：一般配线架后面都有明确的标签，要准确对照国际线序的正确顺序接线。
总体来说，配线架是用来管理的设备，比如说如果没有配线架，前端的信息点直接接入到交换机上，那么如果线缆一旦出现问题，就面临要重新布线。所有的网络点/配线架端口数（24口、48口等）配线架就等于4层的网络点数量/配线架端口数（24口、48口等）。
