110配线架规格是什么？其110配线架是网络系统使用中的一种配线方式，用于电话系统配线中，一般一个110配线架为1U高度，可连接100对的2芯电话线，如果不同类型跳线架之间，用跳线连接，在110配线架上用4对连接块或5对连接块跳接即可。而110配线架是标准的19英寸设备，可直接固定在标准19英寸机柜内。

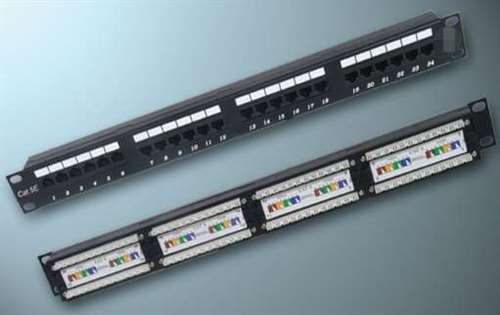

网络配线架是现在比较主流的网络系统配线架，一般每1U高度可以容纳24个8芯网络端口，背部打线，前端进行跳线接插。

接插式配线架的线接

（1）第1个110配线架上应线接的24条线牵拉到位，每个配线槽里放6条双绞线。左侧的线缆线接在配线架的左半部分，右边的线缆线接在配线架的右半部分。

（2）在配线板的内边沿处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，规避线缆束的松弛和不整齐。

（3）在配线板边沿处的每条线缆上标记一个新线的地方。这有利于下一步在配线板的边沿处准确地剥去线缆的外衣。

（4）拆解线缆束并握紧住，在每条线缆的标记处划痕，接着将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束统统刻好痕并放回原处，用螺钉安装110配线架，并开始进行线接（从条线缆开始）；

（6）在刻痕处外至少375px处切割线缆，并将刻痕的外套滑掉；

（7）顺着110配线架的边沿将“4”对导线拉进之前的线槽中；

（8）绷紧并弯曲每一线对使其进到到索引条的地方中去，用索引条上的高齿将一对导线分开，在索引条后面弯曲处带来适当的压力使线对的变形小。

（9）当上边两个索引条的线对放置好，并使其就位及切割后，再进行下面两个索引条的线对安置。在所有4个索引条都就位后，再安装110连接模块。

以上就是对110配线架的简单介绍，希望可以帮助到你，关于更多的综合布线知识，请致电联系。
