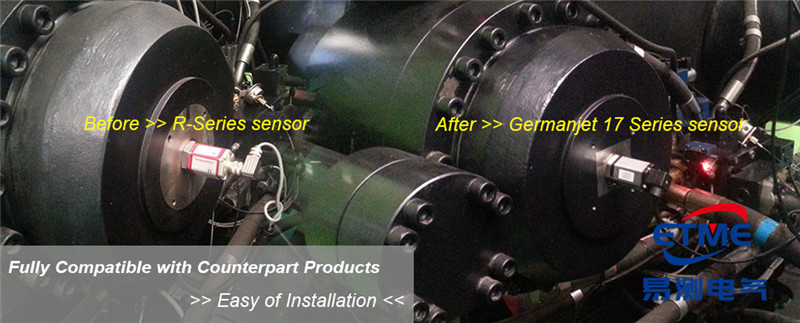

液压缸位移传感器的故障排除

1、说明传感器的安装没有问题，首先要检查操作侧出口传感器的安装螺钉，全部完好。。

2、数据位收发脉冲回路均正常，测量4个液压缸位移传感器时钟信号及数据信号，时钟信号都在直流2.8V左右，交流0.123V左右;数据信号都在直流2.8V左右，交流0.245V左右。由此可以判断PLC时钟及信号。

3、检查传感器的外部电缆，既没有短路现象对地绝缘也。检查液压缸接线盒及牌坊顶端子箱内的接线，接线情况较好，并将所有信号线的屏bi层可靠接地，现象依然。

4、将操作侧出口位移传感器更换，新的位移传感器的读数仍然出现随机跳变。

5、从牌坊顶端子箱至液压缸接线盒之间的电缆没有问题。，是将操作侧入口与出口位移传感器接线在接线盒内进行对调，发现出口仍然出现随机跳变。

6、位移传感器是好的，将操作侧出口位移传感器与传动侧入口位移传感器对调，发现操作侧出口仍然出现随机跳变，入口传感器正常。

7、说明模板通道没有问题，在PLC柜内将操作侧两位移传感器所接通道进行对调，发现出口仍然出现随机跳变，入口传感器正常。。

8、说明模板没有问题，在PLC柜内将操作侧与传动侧位移传感器所接通道进行整体对调，发现操作侧液压缸出口位移传感器仍然出现随机跳变，其他传感器正常。
