在现代工业的大型化连续性生产中，物料的输送大都是使用胶带输送机来进行。然而，振动机械同样也可输送物料，并且在一些特殊的工况条件下起到无二的作用。振动输送给料机械结构简单，输送功能可靠，又不需要经常维修，特别是对于胶带输送机不能输送的液固态混合体进行分离输送，其中的固态物效果尤佳，且振动输送给料机是可做成全密闭的，故不污染环境，现已在矿山、冶金、建筑、煤炭、电力、轻工、粮食等行业得到广泛应用!。本文主要介绍在冶金工业上振动输送给料机的输送原理及其参数选取。

2、振动输送给料机的工作原理

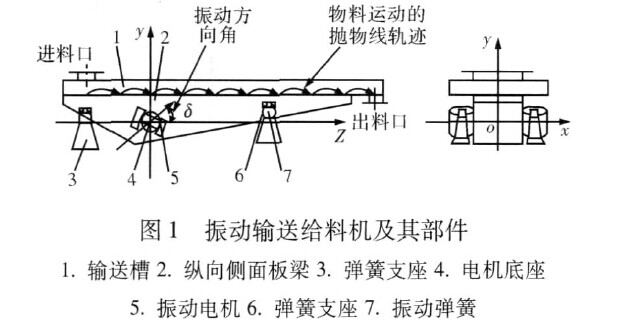

    如图1所示的振动输送给料机由输送槽L纵向侧面板梁2、弹簧支座3、电机底座4、振动电机5、弹簧支座6、振动弹簧7等组成。输送槽1上设有进料口和出料口，物料由进料口进入后，在振动输送给料机直线往复式的振动过程中，被激振力抛掷起，以抛物线状的波形沿着输送槽1运动到出料口。振动输送给料机两边的纵向侧面板梁2的外侧各安装有一台振动电机5两台振动电机按一定角度反方向旋转。

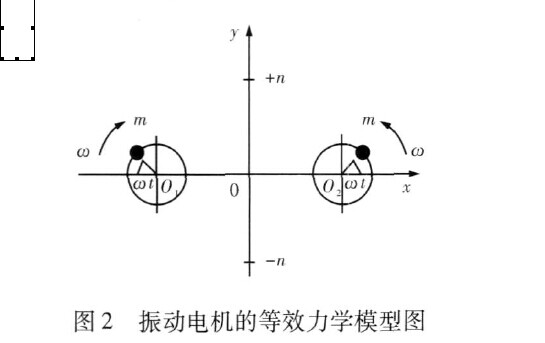

图2为振动电机的等效力学模型图，当两个振动电机内质量相等的偏心块m以相反的角速度同时旋转时，其在x轴上激振力分力互相抵消为零;由于振动方向角己在坐标的oyz的相限内，且改45 ,故在坐标Y轴及z轴上的激振力分力是叠加的。如Y轴方向上的分力是由零变为正向的一定值几再降为负向的一定值几后又回到零，即一个等幅振动周期。在这样的设置下，激振产生有限个交变的激振力对物料进行抛掷，达到输送物料的目的。

3物料层和抛掷力对输送物料运动状态的影响

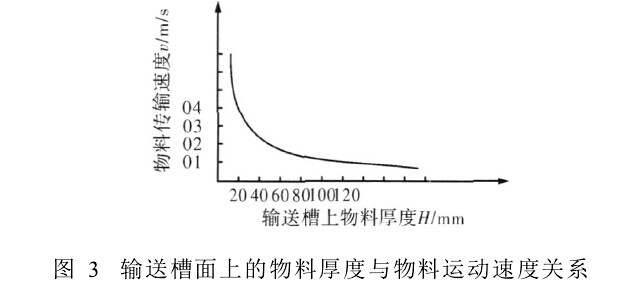

    振动输送给料机输送的物料，在其输送槽1面形成的物料层的物理几何特性是有一定的规律的。为了达到高效的、按照设定的速度来输送一定物料量的工艺要求，给料量在输送槽1上的物料厚度与其输送的速度成反比双曲线函数。如图3所示，在输送槽1上的物料厚度越薄，输送速度越快，反之越慢。
