1、前言
圆盘给料机是铸造车间常用的给料设备，在安装方面，目前有两种基本形式，即底座式与悬吊式，其中以前者为常见。
底座式安装的圆盘给料机，需要构筑一定的基础，同时整机的配套性较差，用户一般要配制加料口、调节套、卸料刮板、围圈等。因此这种圆盘给料机安装费用高、安装耗时多，同时由于安装底座的缘故，工艺布置的灵活性也受到了很大的限制。
目前现有的悬吊安装式圆盘给料机(例如DB型)在整机配套性方面有了很大改善，但是采用的悬吊安装方案存在着明显的局限性，安装时需配制专门的梁架，同时结构也嫌复杂，不易实现多口卸料，售价比较高。
我们在为包头钢铁稀土公司某铸造厂进行的车间设计中，综合了目前圆盘给料机的结构性，以开式圆盘给料机(Y44系列)为基础，采用了一种新的悬吊安装方案，受到用户评。现将这种圆盘给料机介绍如下:
2、性能参数

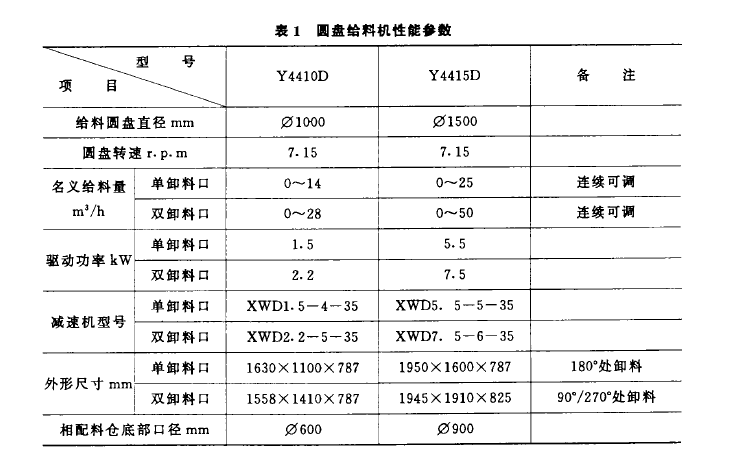

由于这种圆盘给料机是以开式圆盘给料机的性能与结构参数确定的，因此可以认为这种圆盘给料机是Y44系列的变形品种，为了在型号上有所区别，这种新型的悬吊安装式圆盘给料机哲订型号为Y44口口D <D表示悬吊一词中的“吊”，目前有两种规格，如表1.
由于铸造车间使用的圆盘给料机目前尚无技术标准可资参考，因此我们以冶金部准
YB/T020-91的相关条款作为新型悬吊安装式圆盘给料机设计、制造与验收的依据。
3、结构与特点

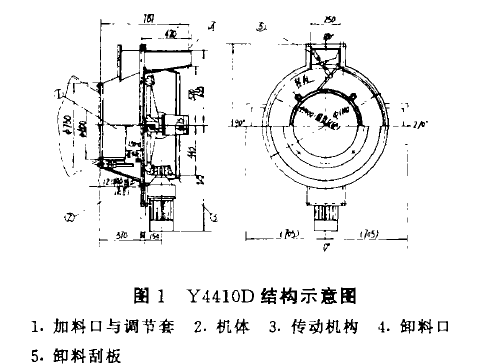

为了说明这种新型悬吊安装式圆盘给料机的结构，下面以Y4410D为例进行扼要说明。图1是Y4410D的结构示意图。
由图1可以看出:
1)新型悬吊式安装圆盘给料机传动系统与开式圆盘给料机基本相似，但是在整机配套性方面有了根本改变，设置有进料口、调节套、卸料刮板与卸料口，极大地方便了用户。

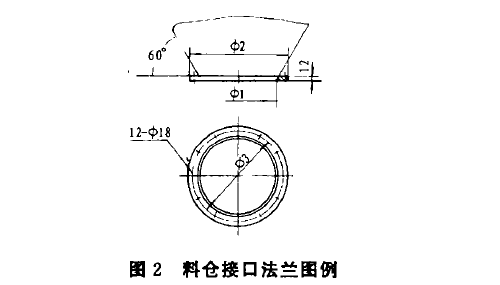

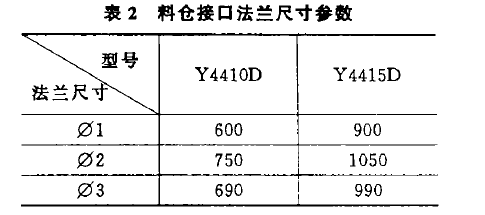

2)设备安装时，只需将料仓底部与制造厂为用户配带的料仓接口法兰(如图2)相焊接，然后将圆盘给料机与料仓接口法兰用螺栓相联即告安装完毕，无需特别的安装基础与特殊的悬吊梁架，不仅极大地节省了安装费用与时间，而且为相邻设备的安装留下了更大的自由空间。制造厂为用户配带的料仓接口法兰尺寸如表2。
3)新型悬吊安装式圆盘给料机较目前现有的悬吊安装式圆盘给料机，结构简单、轻便、售价低廉。
4)具有较的密封性能，可以有效防止给料扬尘与抛撒。
5)可以按工艺布置的要求方便地实现多点给料。
