板式给料机是板式输送机的一种，用于沿水平或倾斜线段由贮料仓向破碎机、输送机或其它工作机械连续均匀地配给或转运各种物料，适用于中、小型水泥厂石灰石、石原矿的一级破碎喂料，也可用于矿山等相似的工作环境中。允许输送堆积密度不大于2 AOOkg/m'、块重不超过500kg、温度不高于goo℃的块状和颗粒状物料，其安装倾角不超过2000
    一、结构及特点
    B型板式给料机由链板装置、头轮装置、尾轮张紧装置、驱动装置及其它部件组成。
    1.链板装置

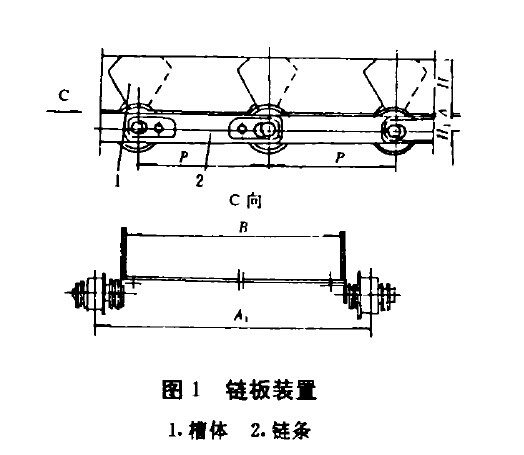

所示链板装置是给料机的承载和牵引件。槽体1直接与物料接触，为能承受大块重物的冲击，用较厚钢板冲压成波浪形底板，使其具有足够的强度和刚度.底板两侧焊有裙板，可防
止小块物料漏出机外。链条2是两条套筒滚子链，在链片中间的滚轮既是传动构件又是行走构件.左、右链条通过螺栓与槽体相连，不采用常用的通轴，可减轻重量，节省钢材.尾部两个链轮分别用双滚筒轴承固定在轴上，一条链的牵引力仅为总牵引力的1/2。原连接形式的一条链牵引力应考虑75%}-80%的不平衡系数，B型板式给料机实际牵引力可比原连接形式提高20%^-25%.另外，左、右链条置于槽体的外侧，便于保养和维护。

 2.头轮装显

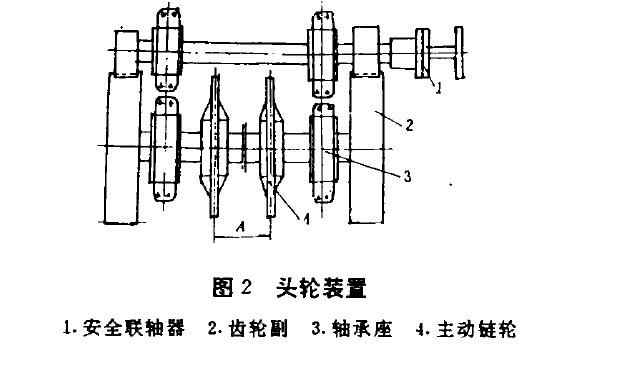

    头轮装置见图2.由安全联轴器传来的动力经过齿轮带动主动链轮，使与之相啮合的两条链条向前移动，传动可靠.

 3.尾轮张紧装笠
    尾部链轮以双滚动轴承支承于同一根尾轮轴上，这样不仅可以降低牵引链阻力，还可自动调整，保证两链条受力均衡.
