IT6100B适当选择电源优先级以管理过冲
一般来说，直流电源具有 CV/CC 两种工作模式，分别对应内部两个环路(CV 控制环和 CC 控制环)。当今市场上的大多数电源供应器均采用电压优先模式设 计，不能提供电流环控制优先模式；事实上这种情况非常普遍，大多数工程师 甚至从来没有意识到还有优先模式存在，他们只是期望自己的电源能够正常提 供电压电流和功率输出。

但随着电子测试需求的变革，这种方式的局限性也体现出来，CV 控制环优 先的情况下，虽然一定程度上可以加快电压的上升速度，但不能够适用于对电流过冲测试要求严苛的场合。IT6100B 高速度高精度可编程直流电源系列突破**，提出 CC/CV 优先权概念，可帮助用户解决长期测试应用中的各种严苛问 题，使需求电源高速或者无过冲等应用变得更加灵活，更节约了测试设备购置成本。

高速度高精度可编程直流电源系列 CC/CV 优先权概念，用户可通过电源菜 单界面实现 CC 控制环，CV 控制环优先级别设定，满足多元化多领域的应用，无需额外采购，极大的节约了成本。

在以电流优先模式工作时，通过加快 CC 环路的响应速度，当电流爬升至恒 流设定值时，CC 环路优先于 CV 环路起作用，快速响应并有效的控制电流停止爬升，避免电流的过冲，以便得到干净、良好的性能，同时拥有快速电流上升 时间和*小过冲。

启动时的电流优先模式特

案例分析：激光器测试

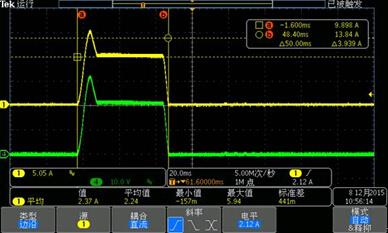

传统的电源因 CC 环路速度较慢，优先权较低，所以当电流达到设定电流 时，不能很快检测到并抑制电流的过冲。下图为传统的电源测试激光器时，示波器捕捉到的电流与电压的波形，可见明显过冲。

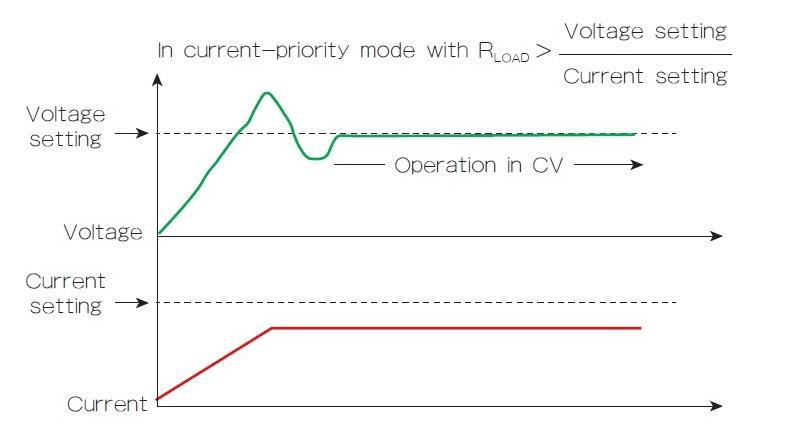

启动时电压优先级特性

而 IT6100B 系列可通过 menu 菜单将 CC 控制环设置为 High 优先级别，使电 源快速进入恒流状态，从而抑制启动瞬间的电流过冲，保护激光器。下图为IT6100B 系列电源开启 CC/CV 优先权(CC 设置为高优先权)时，示波器捕捉到的 电流波形，可见无过冲。

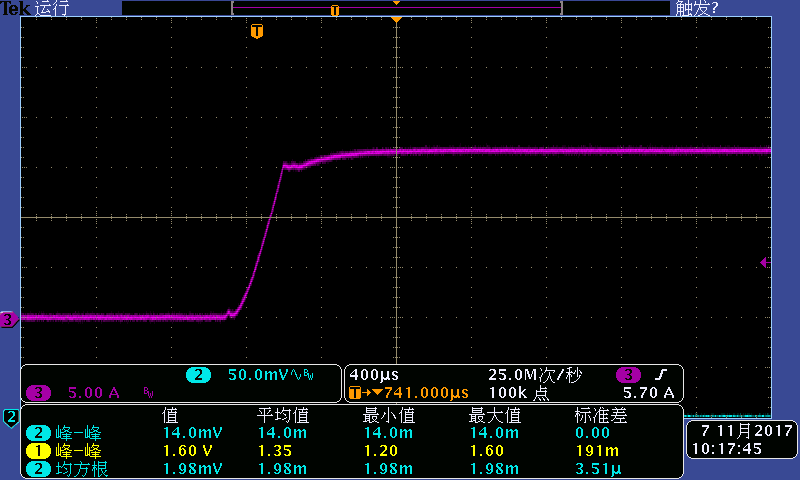

5安培启动时电流优先级特性

2.5安培 启动时电流优先级特性

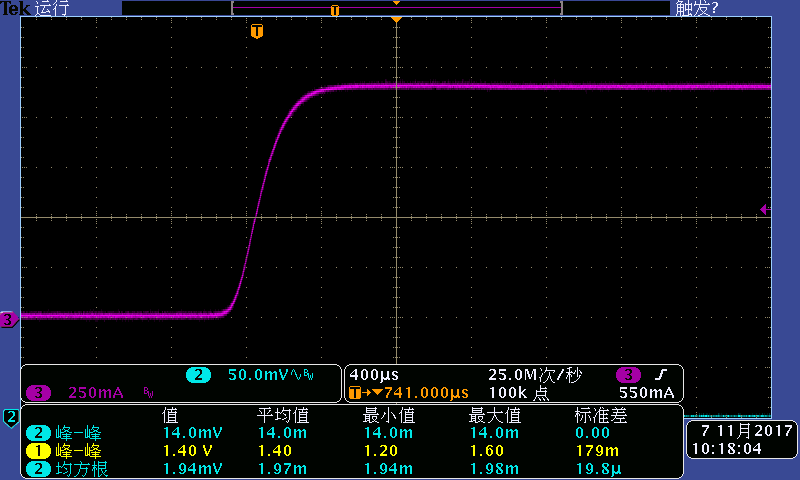

250mA 启动时电流优先级特性
从以上测试结果可以看出，电压优先模式下，保证电压的输出波形质量，电流有可能会过冲；而在电流优先模式下，不管启动电流是毫安还是安培级，IT6100B 都能很好地管理过冲，保证电流的输出波形质量。

艾德克斯 IT6100B 系列（86~1200W）为高速高精度的可编程直流电源，满载上升*快可达 500us，分辨率*高可达 0.1mV / 0.01mA，输出波形优先模式 可让电压或电流的上升波形高速且无过冲，在航天航空电源模块等高精度测试领域广泛应用。内置标准 USB/RS232/GPIB 通讯接口，面板支持 List 编程，给 使用带来极大的方便，可以根据客户设计和测试的需要，提供多用途的解决方案。
