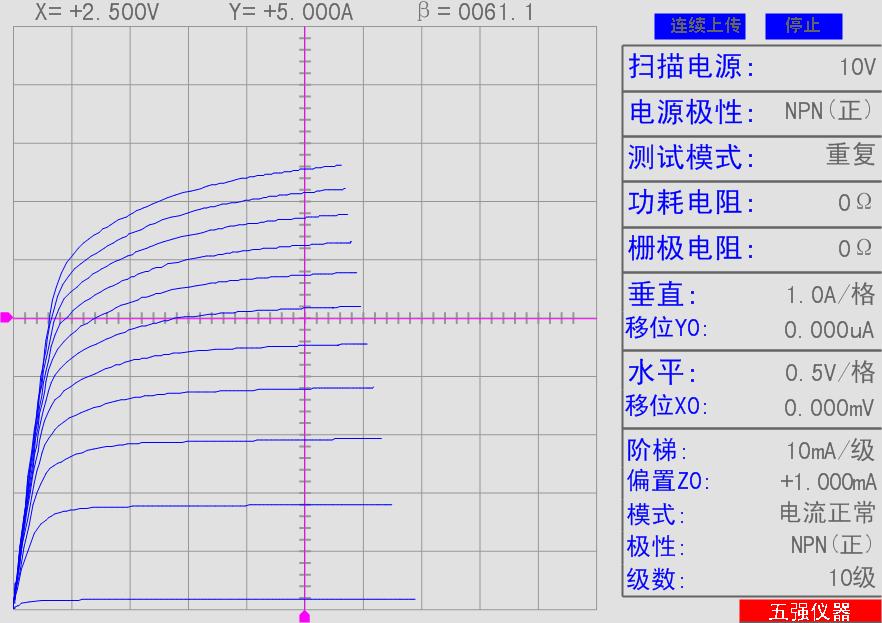

WQ4830数字图示仪功能介绍视频教程

2026年01月24日 08:29:54      来源:上海伊测电子科技有限公司 >> 进入该公司展台      阅读量:4

分享:

技术参数:
Y轴系统:
a.      集电极电流:
WQ4830:  20μA/div ~ 5A/div,*大50A,分17档
b.     二极管反向漏电流:  0.02μA/div ~ 1μA/div,分6档
X轴系统:
a.      集电极电压Vce:  10mV/div ~ 50V/div,*大500V,分12档
b.     基极电压Vbe:  50mV/div ~ 1V/div,分5档
c.     二极管反向耐压Vd:  100V/div ~ 500V/div,*大5000V,分3档
阶梯电流:
WQ4830:  0.2μA/级 ~ 0.5A/级,分20档
阶梯电压:10mV/级 ~ 1V/级,分7档
阶梯级数:0 ~ 10级,连续可调
阶梯偏置:±1级阶梯,连续可调
扫描电源:
a.      集电极扫描电压(DC/AC)峰值:
WQ4830:  10V(50A),50V(10A),100V(1A),500V(0.1A)
b.     二极管反向电压:5000V(5mA)
*大功耗WQ4830: 200W
外形尺寸:32(长)×21(宽)×40(高)cm
重量:    20公斤
