TH2511A快速操作指南 第1章 仪器概述

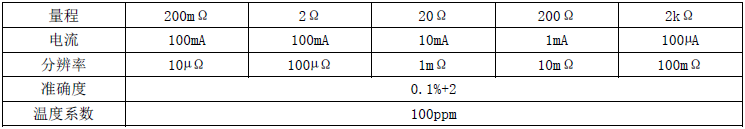

电阻测试范围：TH2511A：200mΩ～2kΩ，共5个量程
1年的 TH 2511A 基 本测量准确 度 (23 5 ℃，℃，≤80%RH
快速（FAST）:大约10次/秒
慢速（SLOW）:大约3次/秒
第2章 仪器前后面板说明
前面板示意图如图所示。 1.显示：开机默认为R(显示电阻值)。分选功能打开时，显示默认为%（显示误差百分比），按下显示键，可在R与%之间切换。 2.速度：开机默认为Slow(慢速)。按下速度键，可在Fast(快速)和Slow(慢速)之间切换。 3.连续：即连续测试，开机默认打开。 4.单次：即单次测量，开机默认关闭，用于手动触发。 5.分选：开机默认关闭。按下分选键，指示灯On点亮，则分选功能打开。 6.清零：测试端短路，按下清零键，若On点亮，数码管显示0，则清零完成。当量程Auto为On,则清零全部量程，当量程Auto为Off,则清零当前量程。 7.设置：参数设置，依次按下设置键可设置分选标称值，分选下限值，分选上限值，蜂鸣器设置。 8.量程：当Auto灯点亮时，仪器为自动量程，开机默认为自动量程。按下量程键，Auto灯熄灭，锁定当前量程，可加快测试速度。 9.mΩ，Ω，kΩ，MΩ：单位指示灯，分别为毫欧姆，欧姆，千欧姆，兆欧姆。 10.Low,Pass,High:分选指示灯。分选打开时，显示分选结果。 11，上键：设置状态时，数据递增 12：下键：设置状态时，数据递减 13：左键：设置状态时，左移一位。锁定量程时，量程下档。 14：右键：设置状态时，右移一位。锁定量程时，量程上档。 15.Remote:远程控制灯，当有数据接收时，On灯点亮。 16：Unknown:被测端。 17：POWER ON/OFF:电源开关。

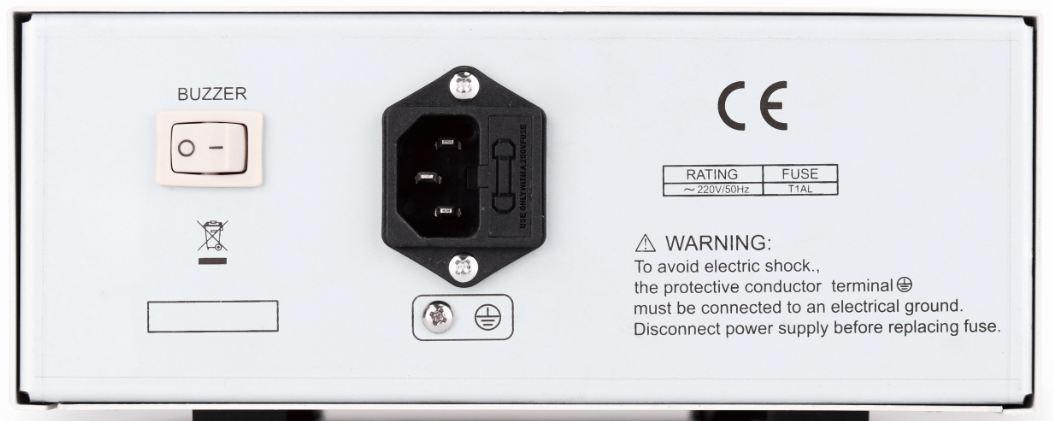

后面板示意图如图所示。

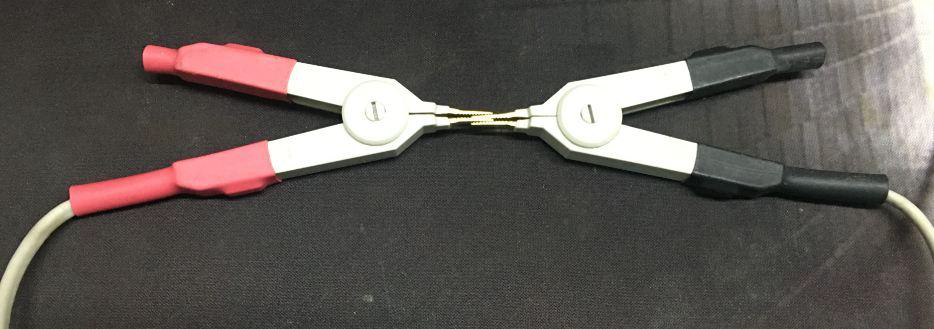

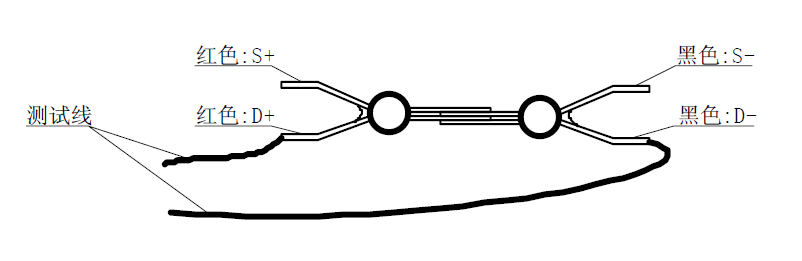

1.BUZZER：讯响开关。 2.保险丝和电源插座：安装电源保险丝，保护仪器；输入交流电源。 3.铭牌：用于指示仪器的具体型号。 4.接地线：该接线端与仪器金属外壳相连，用于保护或屏蔽接地连接。 第3章 仪器短路清零 由于仪器采用四端测量法，所以在清零时，一定要使仪器的S+与S-端接触，D+与D-端接触，如图 实际测试端接法：
零点及清零：当使用200mΩ量程时，应首先清零再进行测试，而在其他量程一般不必清零。测试时，选定量程，降测试端互夹，并保持接触良好，若仪器显示不为零时，按前面板清零键，则ON指示灯亮，仪器清零

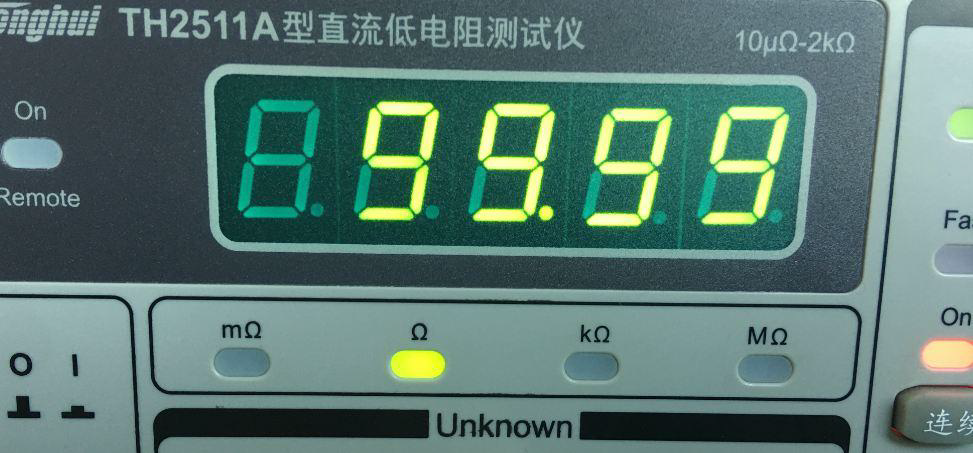

短路清“0”: 消除引线串联电阻和温漂的影响。 短路测试端，使S+与S-端接触，D+与D-端接触，如当前为自动量程，则清零所有量程，如当前为锁定量程，则清零当前量程。*大清零阈值为该量程的满量程的25%。当清零指示灯亮起说明清零完成。 第4章 仪器测量 仪器开机后，当 仪器开机后，当连续灯亮，速度灯闪烁时，仪器处于测试状态，显示连续灯亮，速度灯闪烁时，仪器处于测试状态，显示uuuuuuuuuu时表示超出当前量程*大测时表示超出当前量程*大测试范围。仪器当前量程的识别：对于每一量程，仪器有固定的单位和小数点指示，只需用试范围。仪器当前量程的识别：对于每一量程，仪器有固定的单位和小数点指示，只需用2000020000填满五填满五个数码管，再配合小数点和单位指示就可读出当前量程。个数码管，再配合小数点和单位指示就可读出当前量程。 如下图所示：当前单位指示Ω， 如下图所示：当前单位指示Ω，则测试值为则测试值为99.99ΩΩ
第5章 分选功能

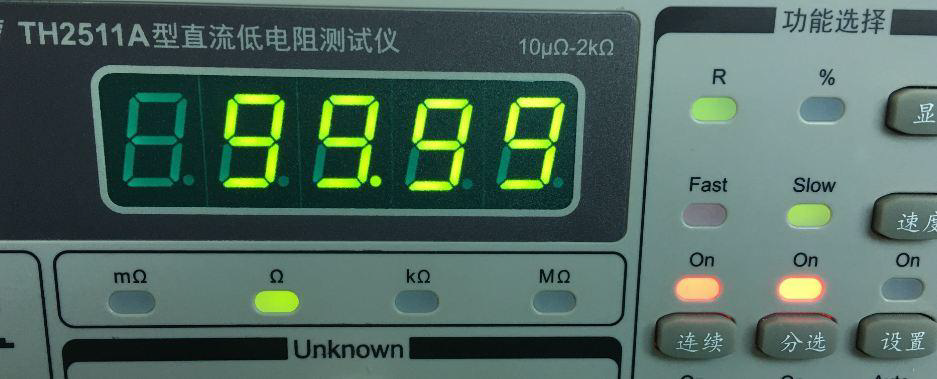

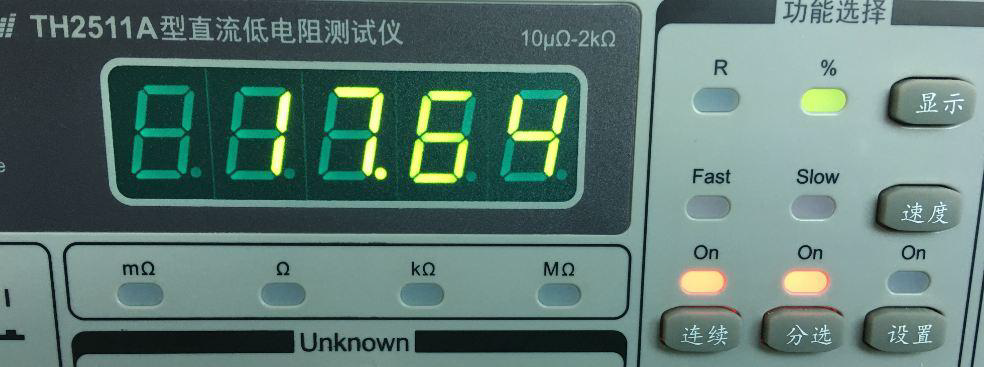

用户可使用本仪器的分选功能进行产品的质量控制（QC），按下分选键，分选On灯点亮，进入分选状态。此时可按下显示键选择显示R或%，其中%为 （显示电阻值-标称值）/标称值×99%。当结果小于下，Low灯亮，当大于上，High灯亮，在范围内则Pass灯亮，Pass时蜂鸣器会响，可以关闭后面板开关切断讯响。 当分选为On时，此时量程不能被改变，且显示为%，如果要看实际测试值，按下显示键，切换至R模式即可。 比较结果可由前面板Low，Pass，High灯显示，也可由蜂鸣器及Handler输出。 如欲退出分选状态，按下分选键，On灯熄灭即可。 Handler只有在分选打开时才有效。 分选设置说明 分选设置说明 先根据待测电阻值大小选好量程，也可直接测试待测电阻，让仪器自动选择量程，再锁定量程。 按下设置键，此时仪器会显示-Std-约0.5秒，然后显示待设置的标称值，可用上下左右键操作调整，直到显示的标称值符合需要。再按下设置键，此时仪器会显示-Lo-约0.5秒，然后显示待设置的下限百分比值，用上下左右键操作调整直至所需，再次按下设置键，此时仪器会显示-Hi-约0.5秒，然后显示待设置的上限百分比值，用上下左右键操作调整直至所需，至此分选参数设置完成，按下设置键至On灯熄灭。 此时按下分选键，On灯点亮即进入分选状态 示例：当前设置标称值85Ω电阻，上限为105Ω，下限为70Ω 方法1：夹上85Ω的被测件（使量程选对），按下设置键一次，设置标称值为85，再按下设置键，设置下限为17.6（（70-85）/85 *100 = -17.6）（百分比模式，下限自带负号），再按下设置键， 设置上限为23.5（（105-85）/85 *100 = 23.5），按设置退出设置即可 方法2：按左右键，将量程选到200Ω档，按下设置键一次，设置标称值为40，再按下设置键，设置下限为25（（30-40）/40 *100 = 25）（百分比模式，下限自带负号），再按下设置键，设置上限为37.5（（55-40）/40 *100 = 37.5），按设置退出设置即可 按下分选，即进入分选模式，如图所示，当前测试电阻与标称值正偏17.6%
按下显示后，显示当前测试真实值为99.99Ω
PASS档：表示合格；
LOW档：表示小于下限； HIGH档：表示大于上限。
