硒化铜铟镓（Cu（In，Ga）Se ₂或CIGS）是薄膜太阳能电池最喜欢的候选材料之一。CIGS除了在长期光照下稳定外，还具有高吸光度和直接带隙。几个研究小组已反复将典型的多晶CIGS器件的效率提高到20％以上。即使令人鼓舞，该效率仍低于Shockley-Queisser理论极限。这可能部分归因于其多晶性质引起的电池不均匀性，这也模糊了整体性能和材料特性之间的关系。为了量化形态对细胞效率的影响，研究其不同性质的空间变化至关重要。

考虑到这一点，研究人员IRDEP（光伏能量研究与发展研究所）通过光谱和空间分辨光致发光（PL）和电致发光（EL）成像研究了CIGS微电池（直径为35μm）[1]。为了进行此类实验，他们使用了具有2 nm光谱分辨率和2μm以下空间分辨率 的高光谱成像仪（IMA™）。对于Vapp = 0.95 V的 EL，使用一个源计。对于PL（激发580个太阳），使用532 nm激光（Genesis激光，Coherent）。激发了显微镜物镜下的整个视野，并同时收集了来自一百万个点的PL信号（请参阅全局成像模式以下部分以获取更多详细信息）。

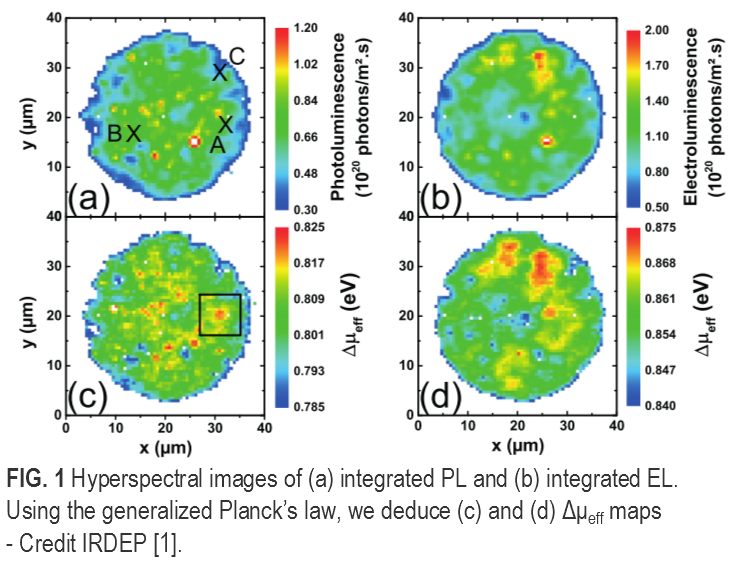

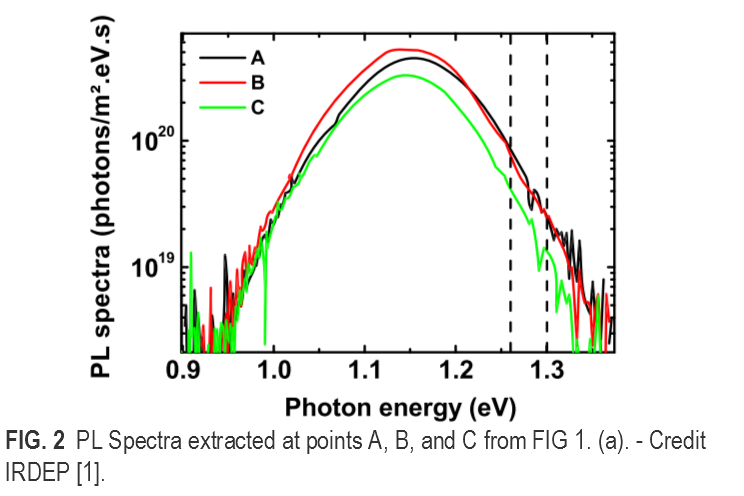

图1（a）和（b）显示了CIGS微细胞的PL和EL图像。通过组合它们的光谱和光度校准 法（见下面部分）中，与所述广义普朗克定律，研究人员在IRDEP能够提取准费米能级分裂（Δμ _EFF）（参见图1（c）和（d） ）与电池的电压直接相关。借助太阳能电池和LED之间的互易关系，可以从EL图像推导出外部量子效率（EQE）。
这些结果表明，在样品的整个表面上，都可以在微米级获得微细胞的基本特性，例如准费米能级分裂以及潜在的外部量子效率。

[1] Delamarre A. , Paire M., Guillemoles J.-F. and Lombez L., Quantitative luminescence mapping of Cu(In,Ga)Se2 thin-film solar cells, Progress in Photovoltaics, 10, 1002, (2014).
